中文WT99P461-S1 烧录指南
2026-09-23
更新历史
| 日期 | 版本 | 作者 | 更新内容 |
|---|---|---|---|
| 2026-8-18 | 1.0.0 | Pail | 首次更新文档 |
WT99P461-S1 开发板板载的 ESP32-P4 与 ESP32-C61 均已留出独立的烧录接口，两者采用不同的烧录方式。
ESP32-P4 烧录方式

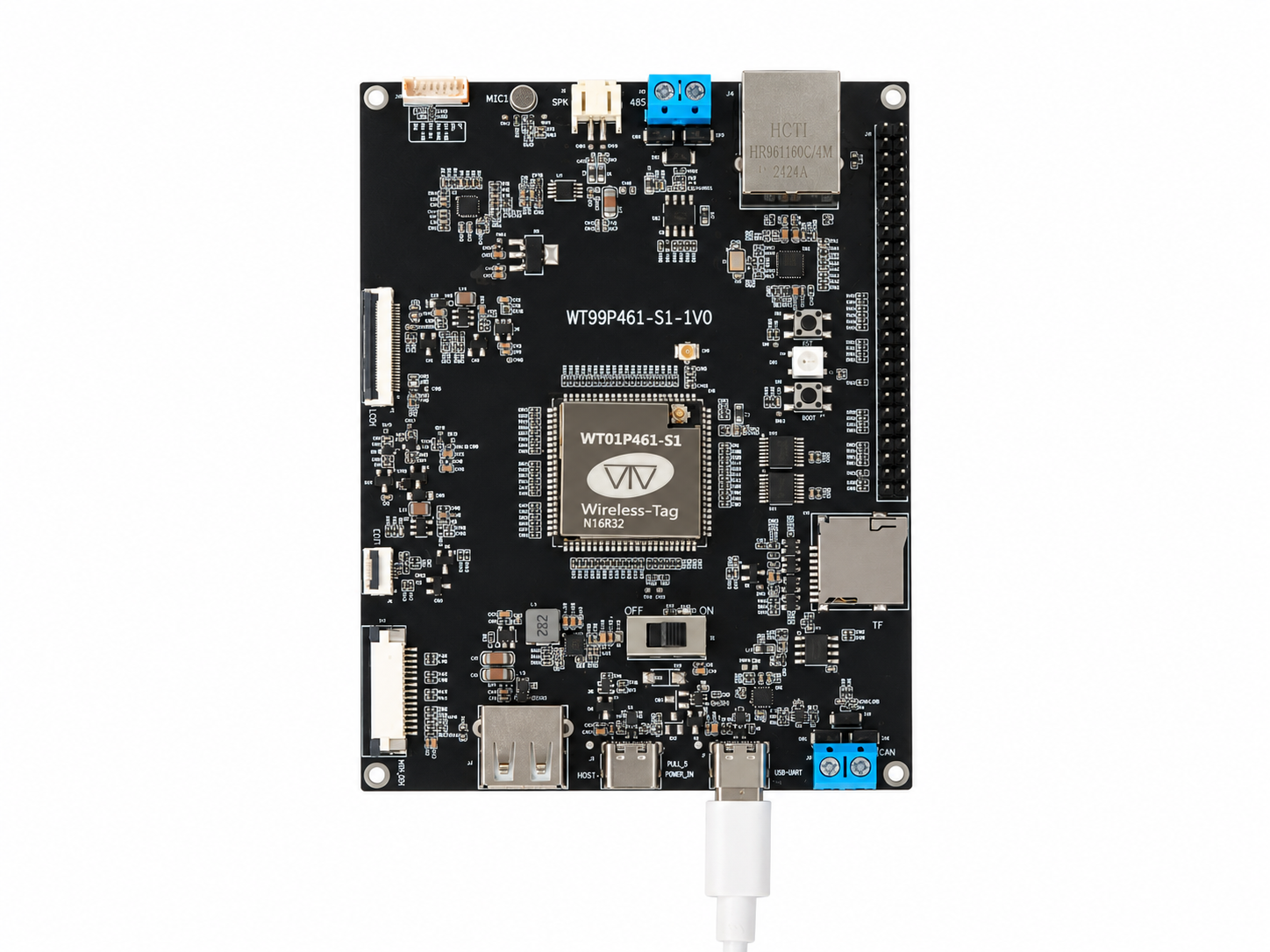

使用 USB Type-C 数据线连接开发板上 J1 处的 USB-UART 接口并连接到电脑时（如下图），按下 Boot 按键后短按一下 EN 按键，再松开 Boot 按键后即可使 ESP32-P4 进入烧录下载模式，此时可使用上位机 ESP-TOOL 将固件通过串口烧录至 ESP32-P4 芯片。
ESP32-P4 烧录接线图
ESP32-C61 烧录方式

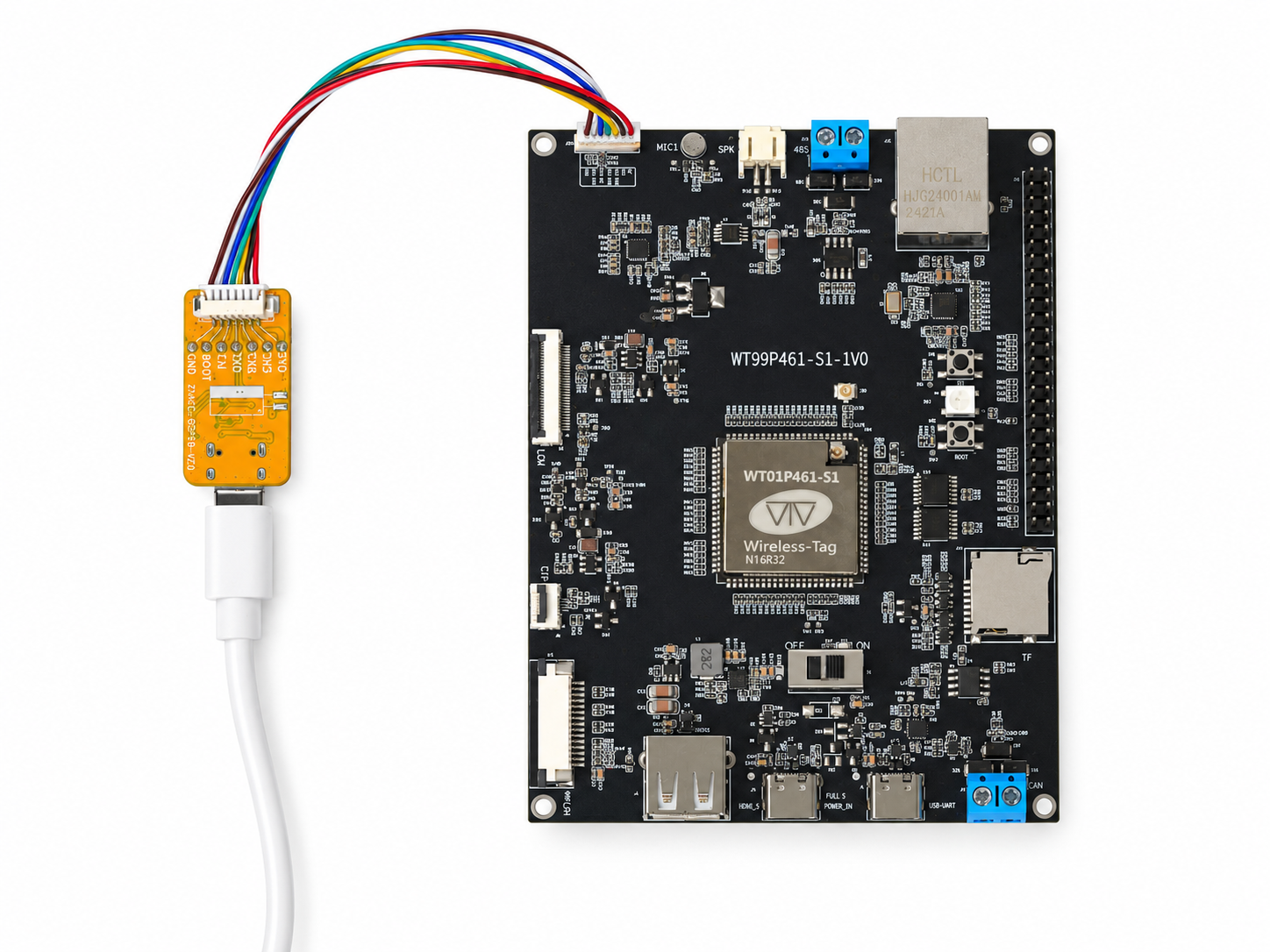

使用启明云端串口烧录工具连接 J16 ，使用 USB Type-C 数据线连接烧录工具上的 USB Type-C 接口与电脑，即可使用上位机 ESP-TOOL 将固件通过串口烧录至 ESP32-C61 芯片及调试。
ESP32-C61 烧录接线图

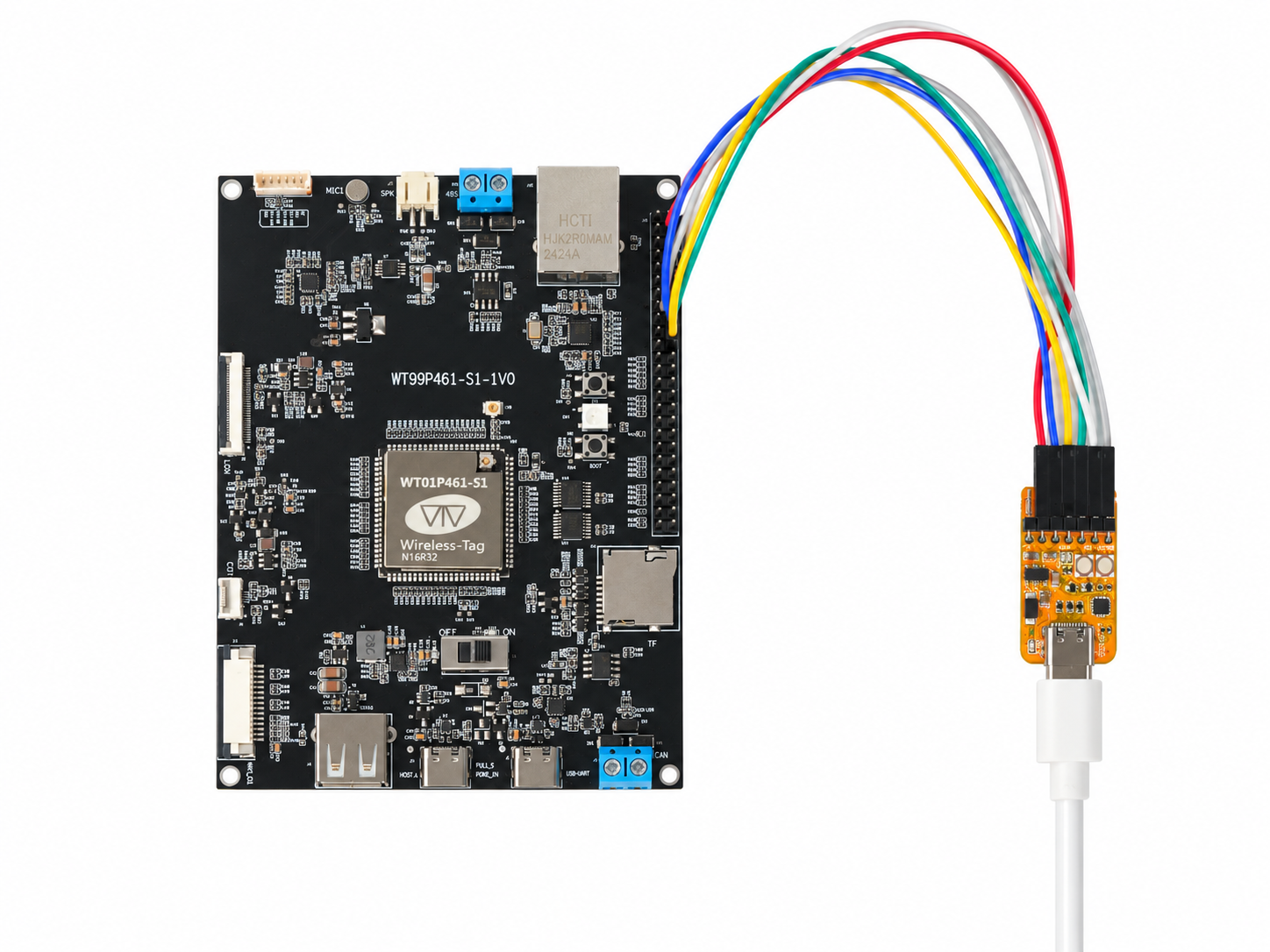

或使用杜邦线将开发板 J20 处的 C61_EN、C61_TXD、C61_RXD、C61_IO9、3V3、GND 排针与任意串口烧录工具连接至电脑时（如下图），打开开发板电源开关上电后，ESP32-C61 即可进入下载模式，此时可使用上位机 ESP-TOOL 将固件通过串口烧录至 ESP32-C61 芯片。
ESP32-C61 烧录接线图
