WT9932P4C61-TINY 上手指南

一、教程目标

本指南面向第一次使用 WT9932P4C61-TINY 的用户，引导用户完成从开发板熟悉到烧录验证的完整流程。

WT9932P4C61-TINY 是 ESP32-P4 + ESP32-C61 双芯片开发板。多数应用运行在 ESP32-P4 上，ESP32-C61 负责无线连接能力。开发时需要注意两个 USB 口的用途：

注意：日常烧录 ESP32-P4 示例时优先接 FUSB。只有需要单独烧录或调试板载的 ESP32-C61 时，才按本指南中的流程切换到 HUSB。

二、准备工作

2.1 硬件准备

• WT9932P4C61-TINY 开发板一块。
• 质量可靠的 USB Type-C 数据线，建议至少准备一根支持数据传输的线。
• Windows、Linux 或 macOS 电脑。
• 如需运行工厂测试示例的完整功能，建议准备：
  • 与开发板线序匹配的 MIPI DSI 屏幕。
  • 与开发板线序匹配的 MIPI CSI 摄像头。
  • MicroSD 卡。
  • 可用的 Wi-Fi 网络。

如果暂时没有屏幕、摄像头或 SD 卡，工厂测试固件仍可启动，其会通过 RGB LED 和界面状态提示缺失的外设。

2.2 软件准备

有两种方法可以烧录WT9932P4C61-TINY的固件。

• 使用启明云端在线烧录工具，不需要提前下载软件包，此在线工具只需要打开浏览器即可完成烧录、擦除Flash、读取查看芯片信息、串口监视器、Flash读取备份、固件校验等操作
• 使用flash_download_tool，请点击跳转下载：flash_download_tool

通过在线工具完成烧录

下载固件包

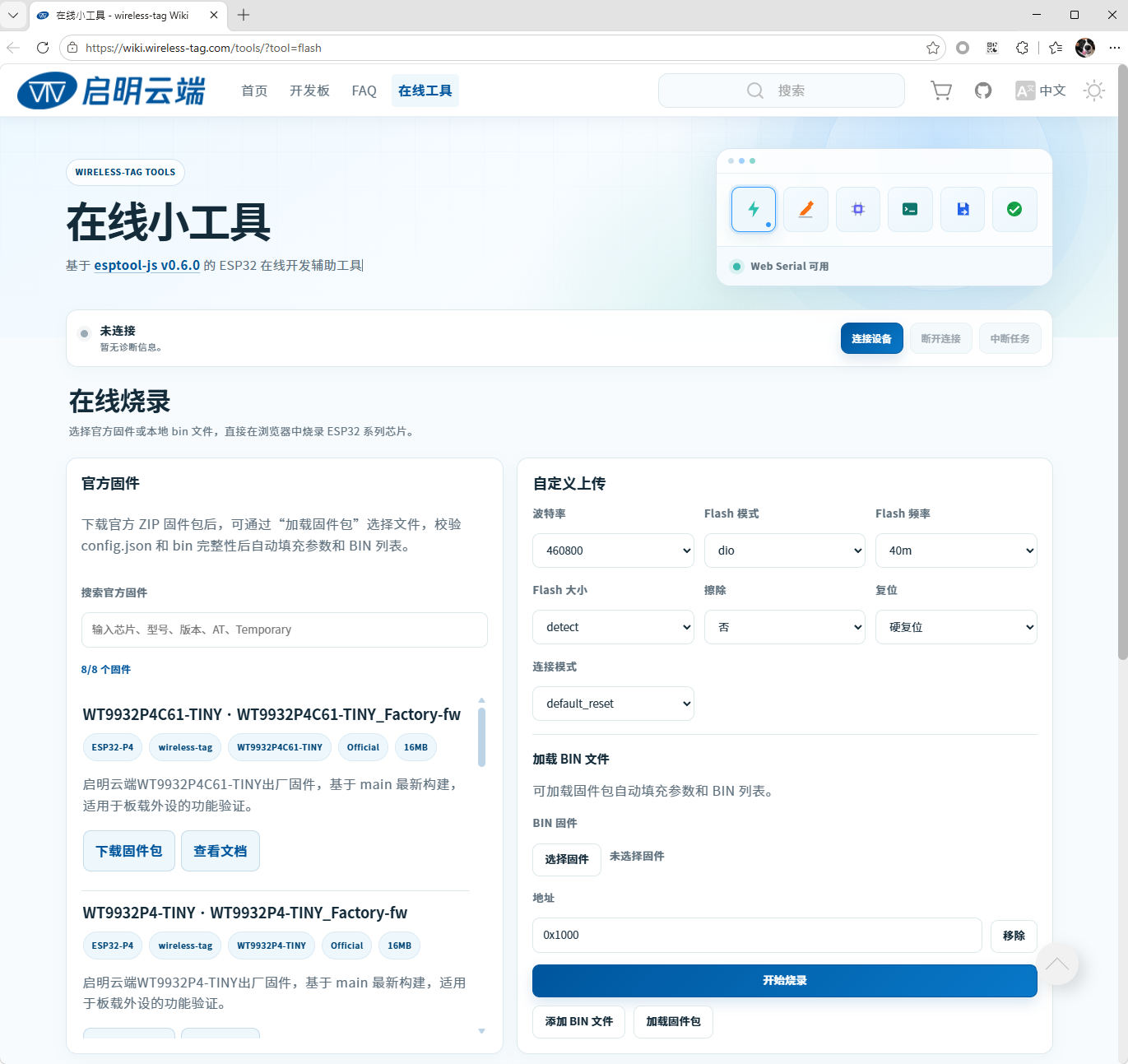

点击跳转打开在线工具：启明云端在线小工具，下图是打开的页面：

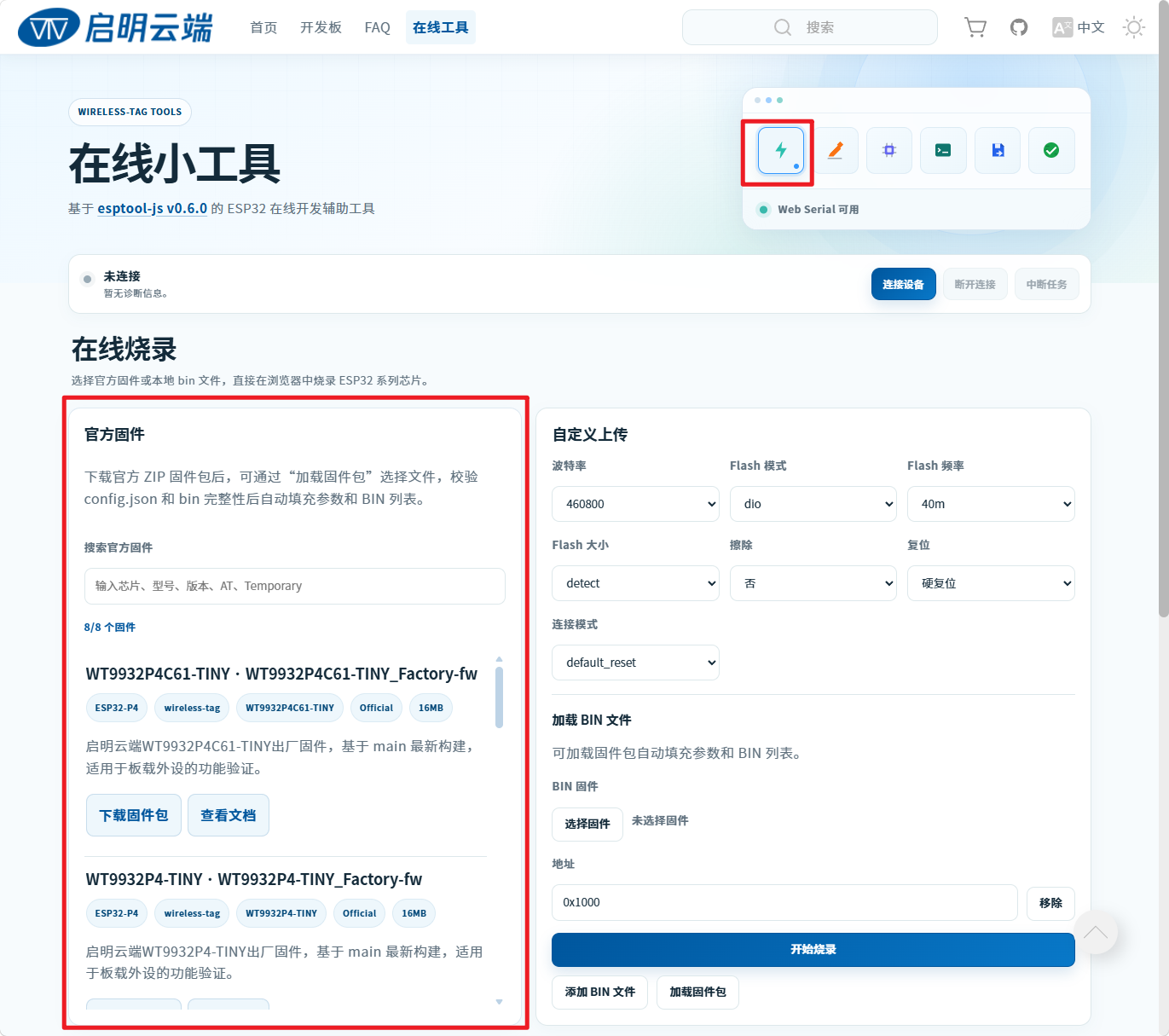

这个时候我们先下载固件包，一共有三个固件包，需要在页面的这个位置选择下载 在线烧录->官方固件，下图所示的区域：

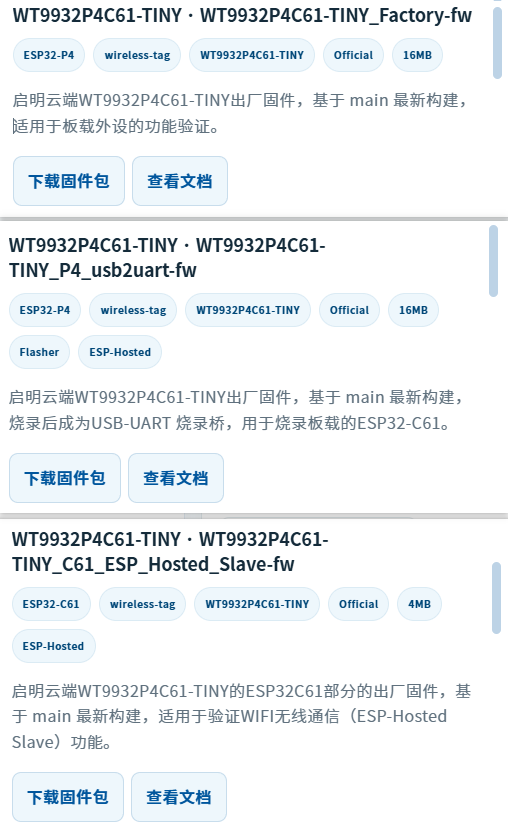

上图框起来的区域是可以滑动了，滑动选择下载这三个固件包，注意固件名字，下图所示：

点击下载固件包按钮后会自动下载，下载下来的三个固件包的名称如下所示：

注意：下载后的固件包不用解压，后面直接在在线下载工具中使用。

下载好上述所示的三个压缩包之后，即可进入下面的烧录步骤。

烧录步骤

烧录流程总结：

① 接入FUSB，烧录第一个固件

② 接入HUSB，重启烧录工具选择ESP32-C61启动烧录第二个固件

③ 接入FUSB，重启烧录工具选择ESP32-P4启动烧录第三个固件。

1. 烧录第一个固件（WT9932P4C61-TINY_P4_USB2UART-fw-20260710-online.zip）。使用USB Type-C数据线，将Type-C端接入到 FUSB口，USB端接入到电脑，打开在线工具，按照下图所示点击连接设备：

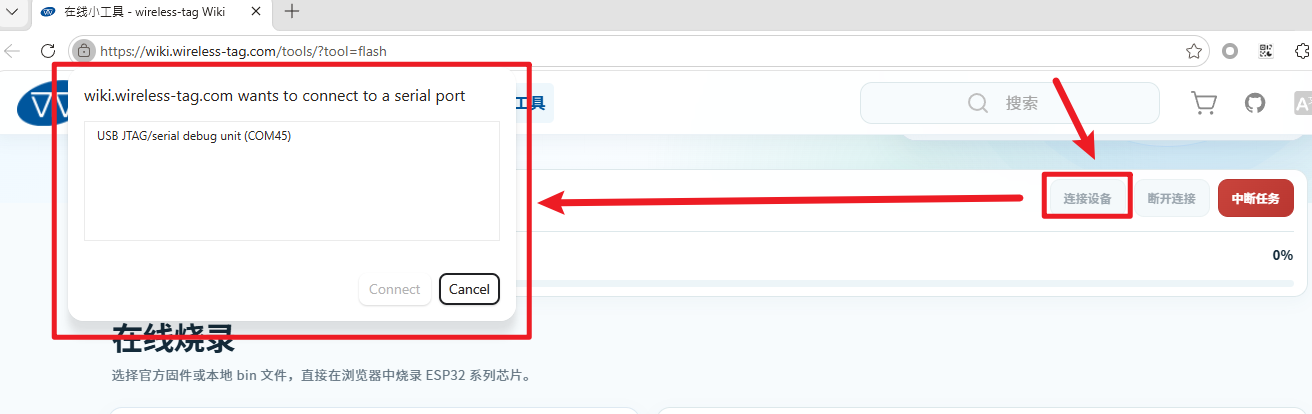

   点击连接设备按钮后会弹出一个对话框，其中的列表可能有多个设备，如果不确定哪个是当前设备接入的COM口，那么请拔除其他设备，或者拔插一次本设备，即可确定哪个COM是当前要操作的硬件。

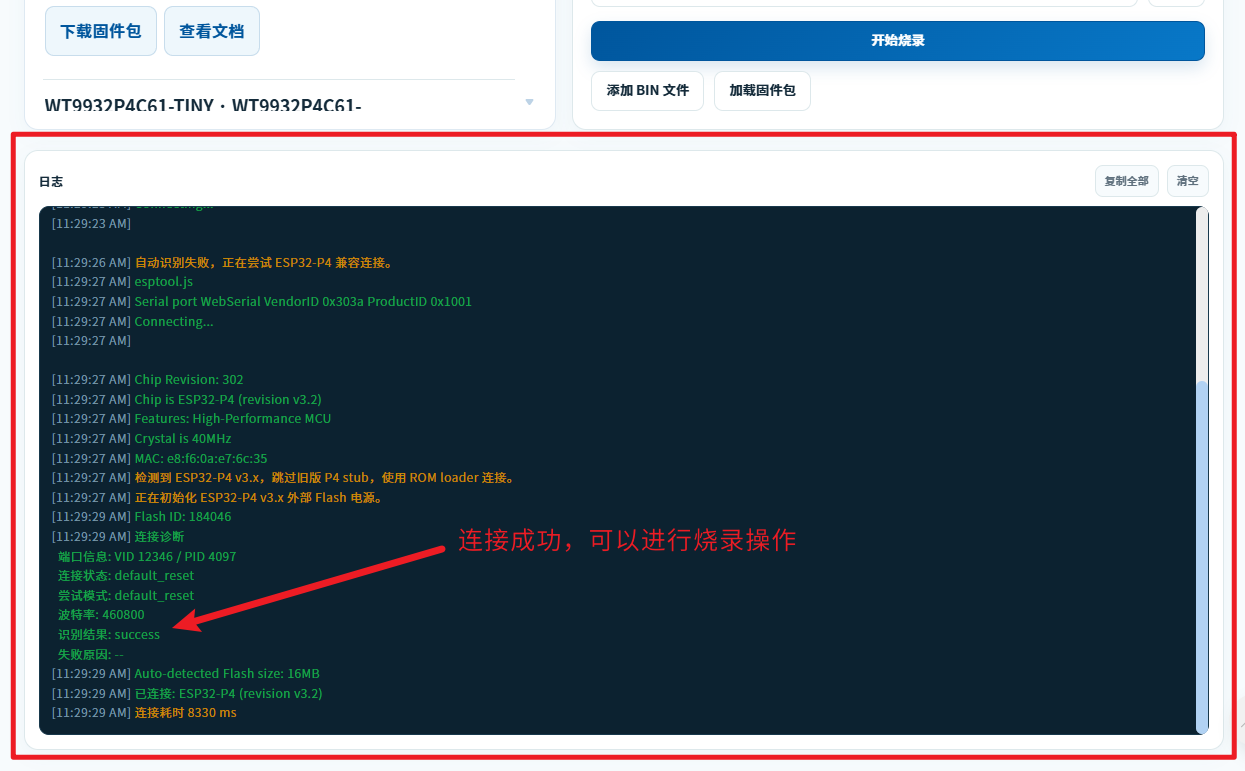

   选中设备com口后，点击Connect按钮后会进行连接操作，可以通过最底部的日志区域，查看连接状态，下图所示是连接成功的提示：

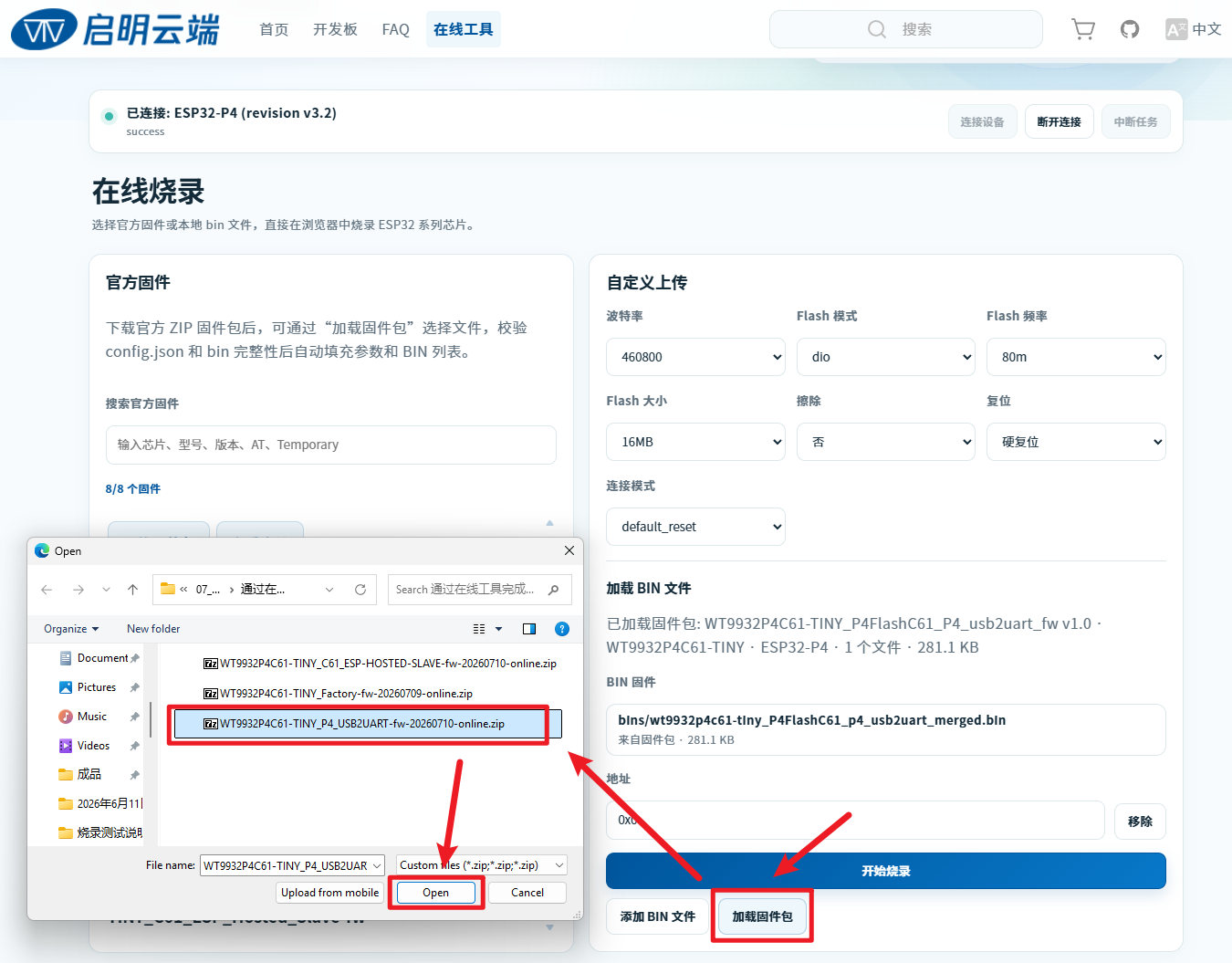

   连接成功之后，即可进行烧录，按照下图所示点击加载固件包按钮，会弹出一个窗口，在窗口中选择第一个固件WT9932P4C61-TINY_P4_USB2UART-fw-20260710-online.zip：

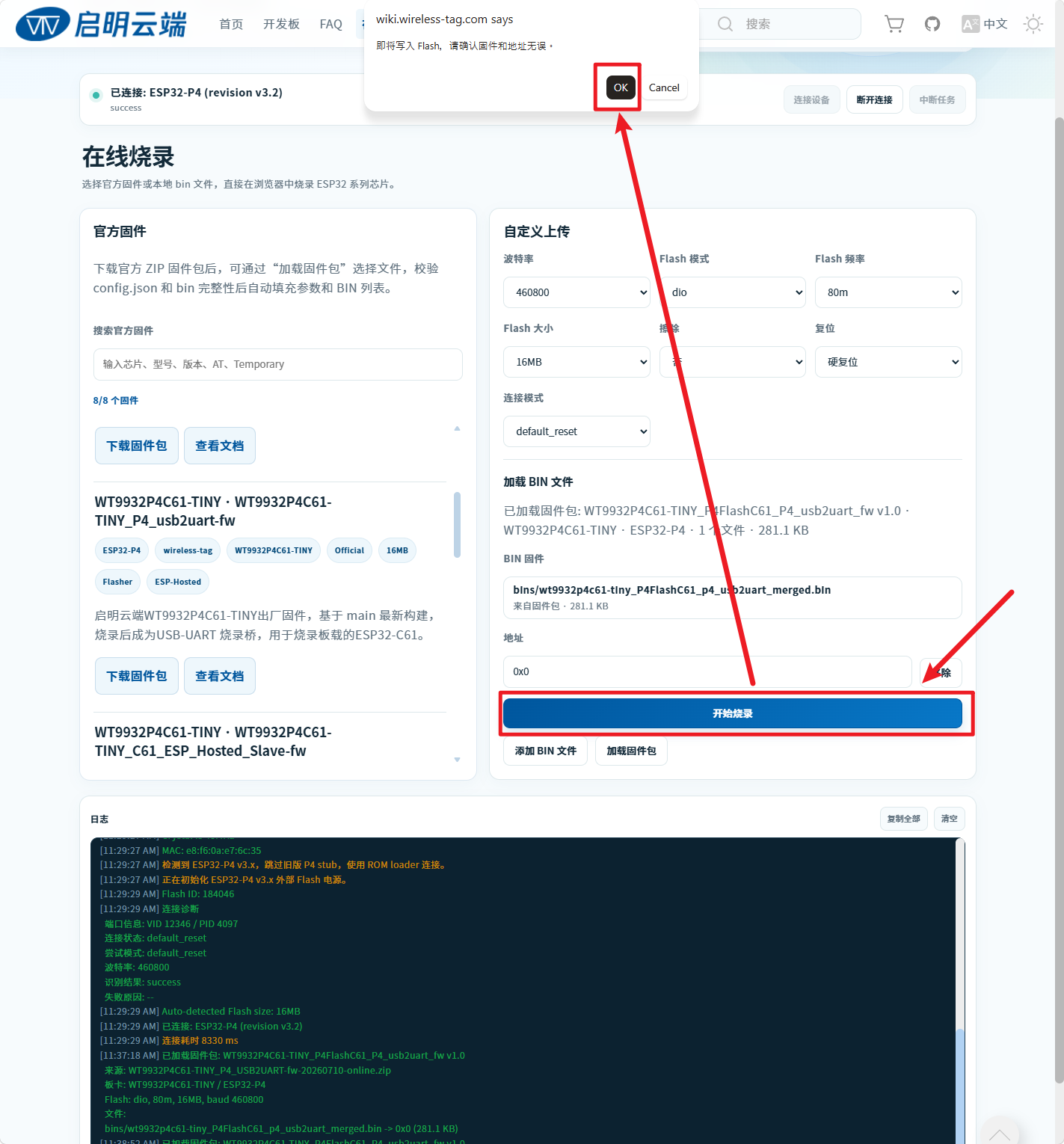

   接下来点击开始烧录按钮进行烧录，注意点击按钮后，顶部会有一个对话框，点击OK才会正式开始烧录：

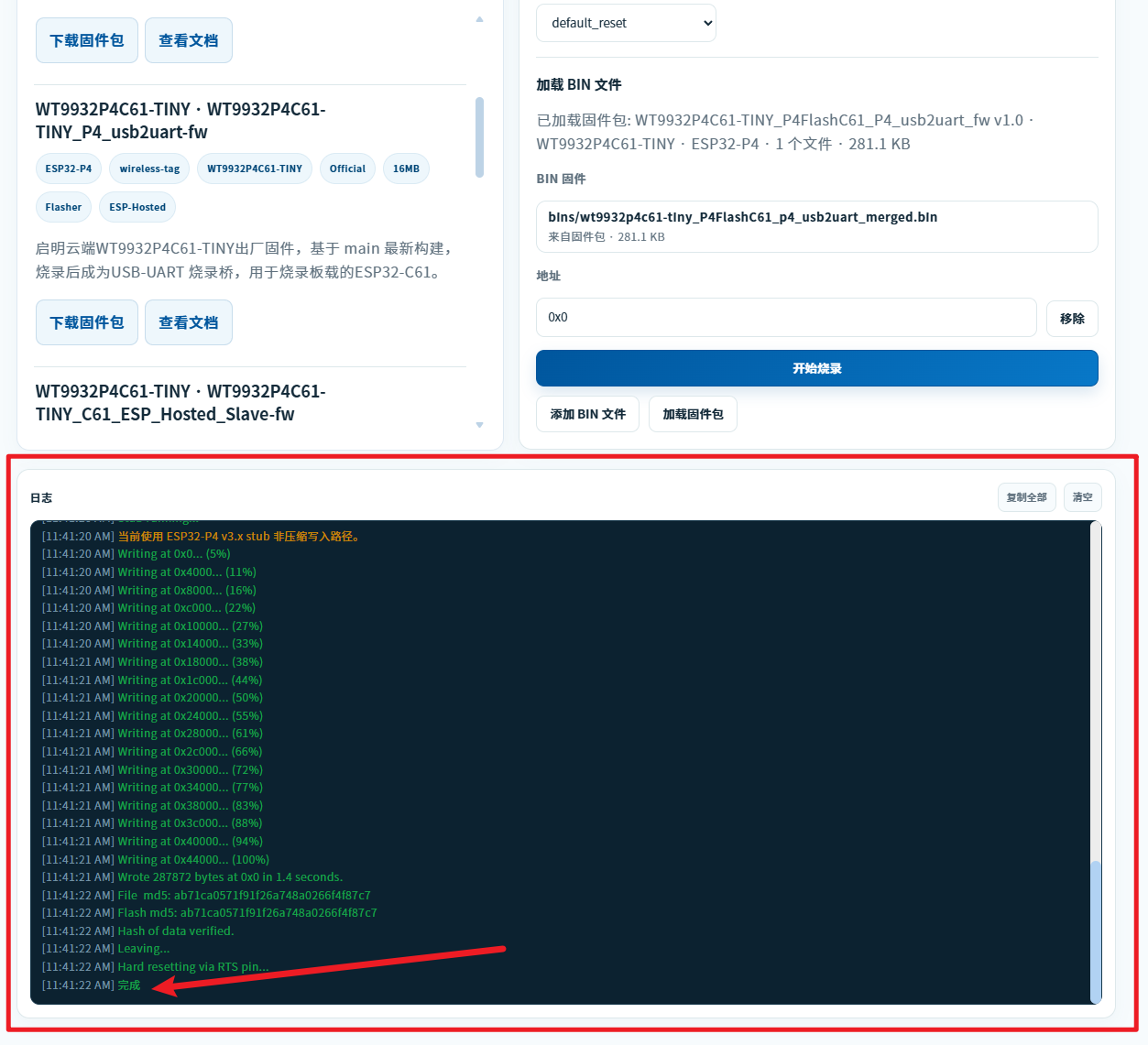

   烧录完成的提示：



   到这里，第一个固件已经烧录完成！把接在开发板上的Type-C线拔除，接下来开始下一个固件的烧录。

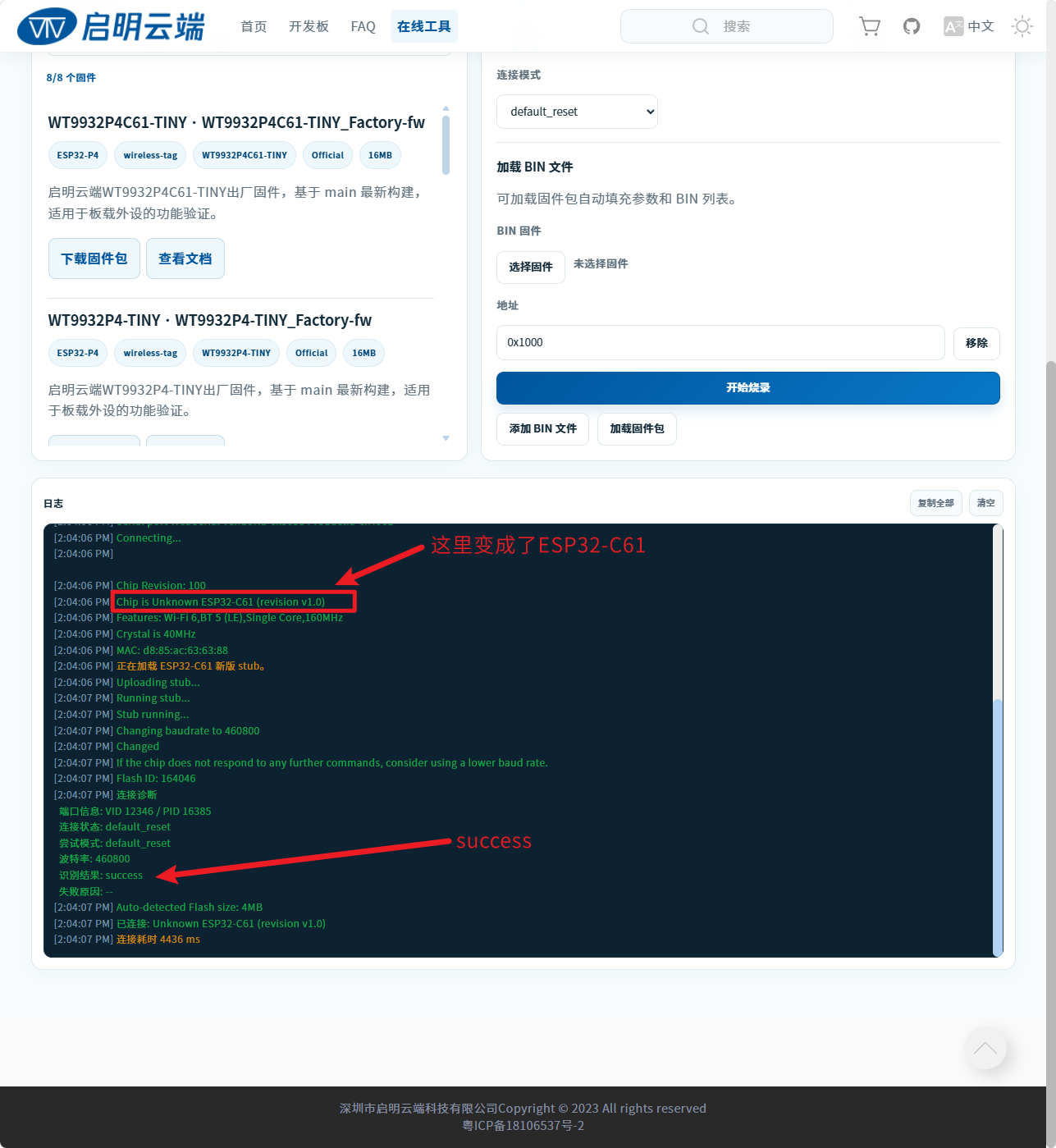

2. 烧录第二个固件（WT9932P4C61-TINY_C61_ESP-HOSTED-SLAVE-fw-20260710-online.zip）。使用USB Type-C数据线，将Type-C端接入到 HUSB口（注意是接到HUSB！），USB端接入到电脑。然后点击连接设备按钮，在弹出的对话框选择当前设备的COM口。可通过日志区域查看连接状态，提示信息会不太一样，但是最终提示success代表连接成功，如下图所示：

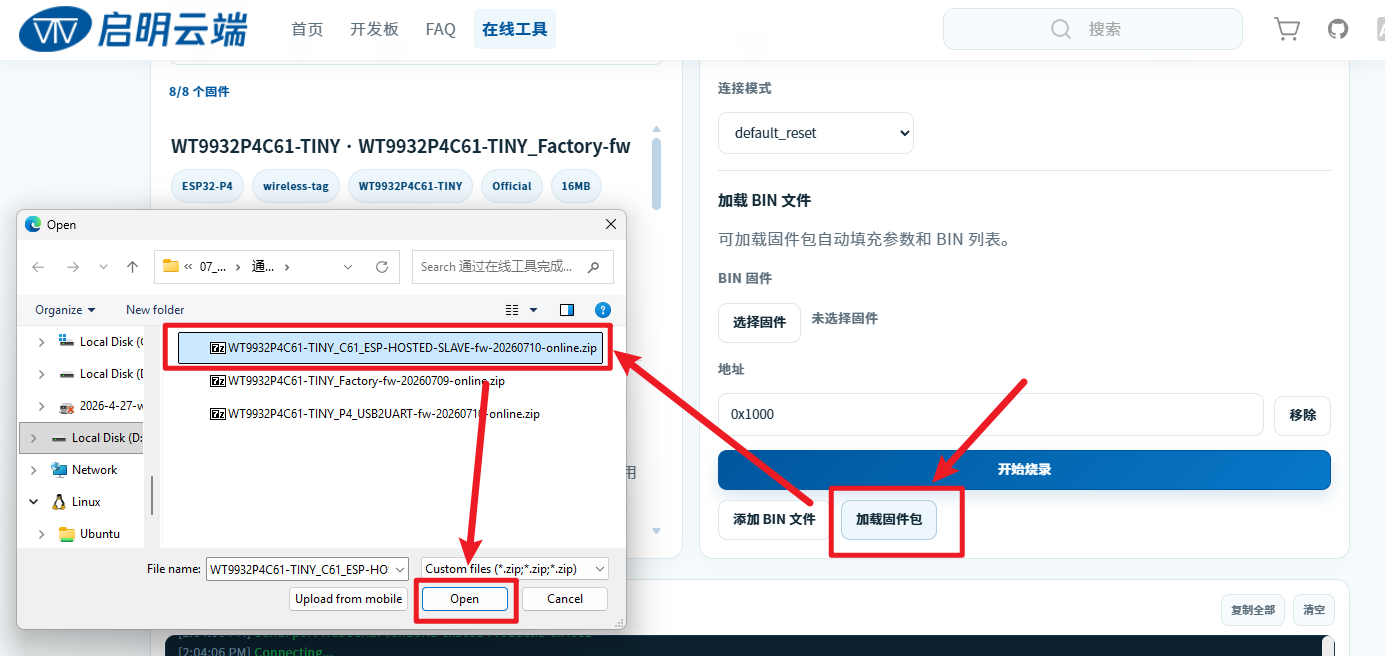

   连接成功之后，即可进行烧录，按照下图所示点击加载固件包按钮，会弹出一个窗口，在窗口中选择第二个固件WT9932P4C61-TINY_C61_ESP-HOSTED-SLAVE-fw-20260710-online.zip：

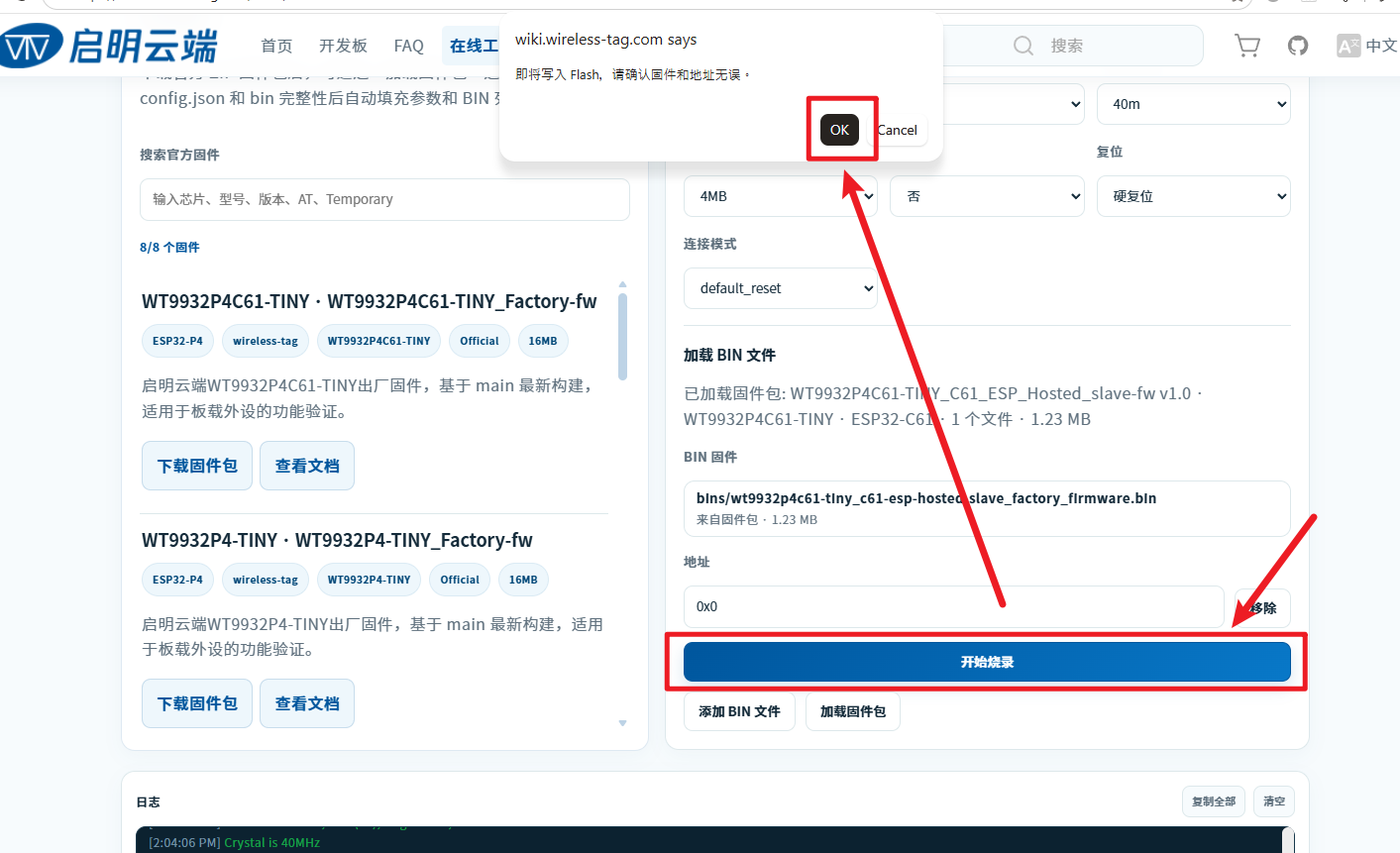

   接下来点击开始烧录按钮进行烧录，注意点击按钮后，顶部会有一个对话框，点击OK才会正式开始烧录：

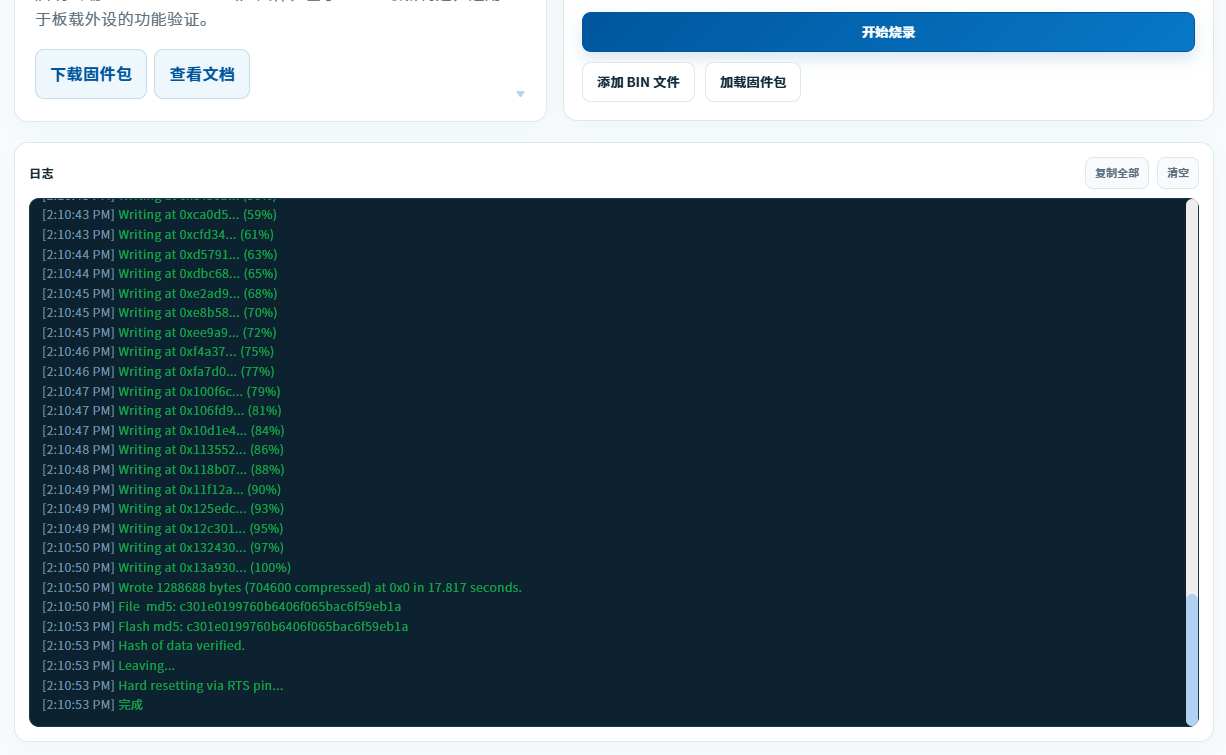

   烧录完成的提示：



   到这里，第二个固件已经烧录完成！把接在开发板上的Type-C线拔除，接下来开始最后一个固件的烧录。

3. 烧录第二个固件（WT9932P4C61-TINY_Factory-fw-20260709-online.zip）。使用USB Type-C数据线，将Type-C端接入到 FUSB口（注意是接到FUSB！），USB端接入到电脑。然后点击连接设备按钮，在弹出的对话框选择当前设备的COM口。可通过日志区域查看连接状态。

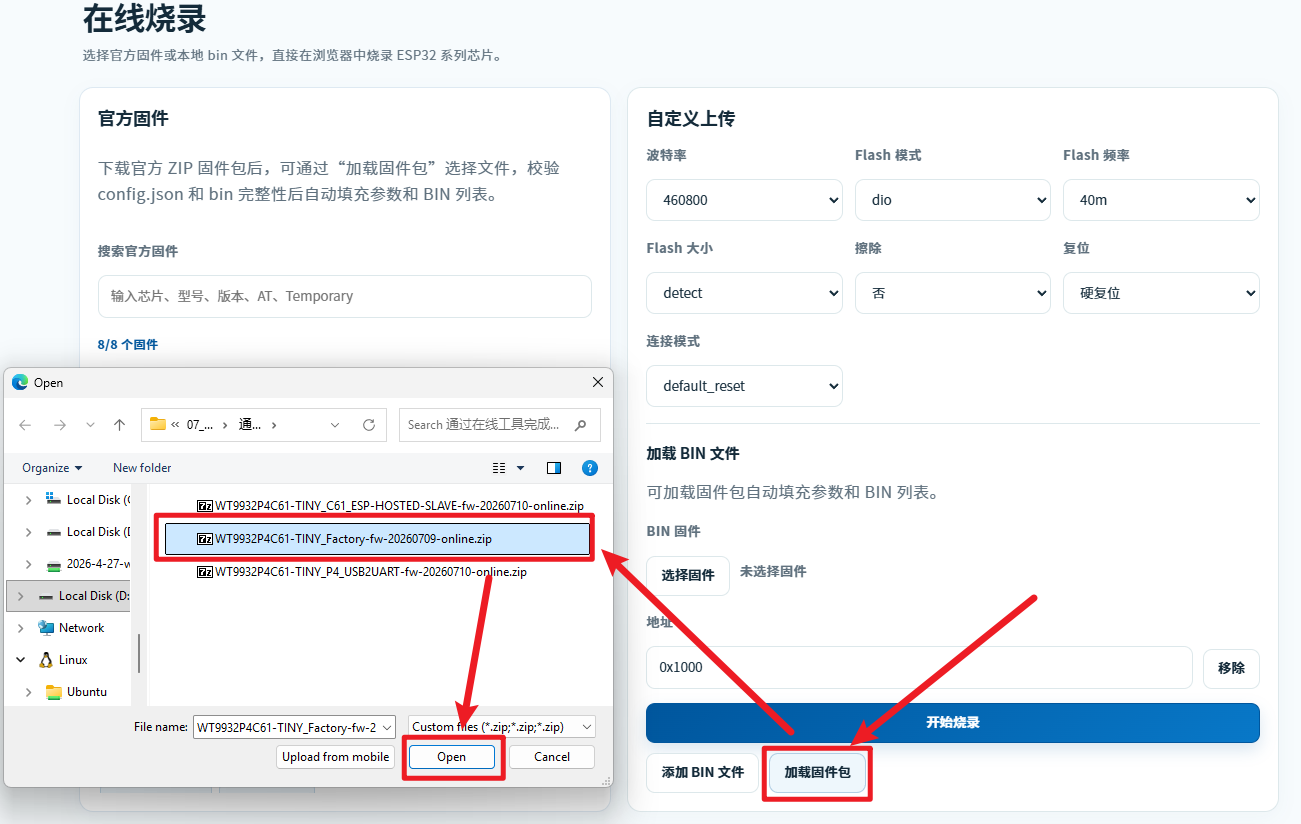

   连接成功之后，即可进行烧录，按照下图所示点击加载固件包按钮，会弹出一个窗口，在窗口中选择第三个固件WT9932P4C61-TINY_Factory-fw-20260709-online.zip：

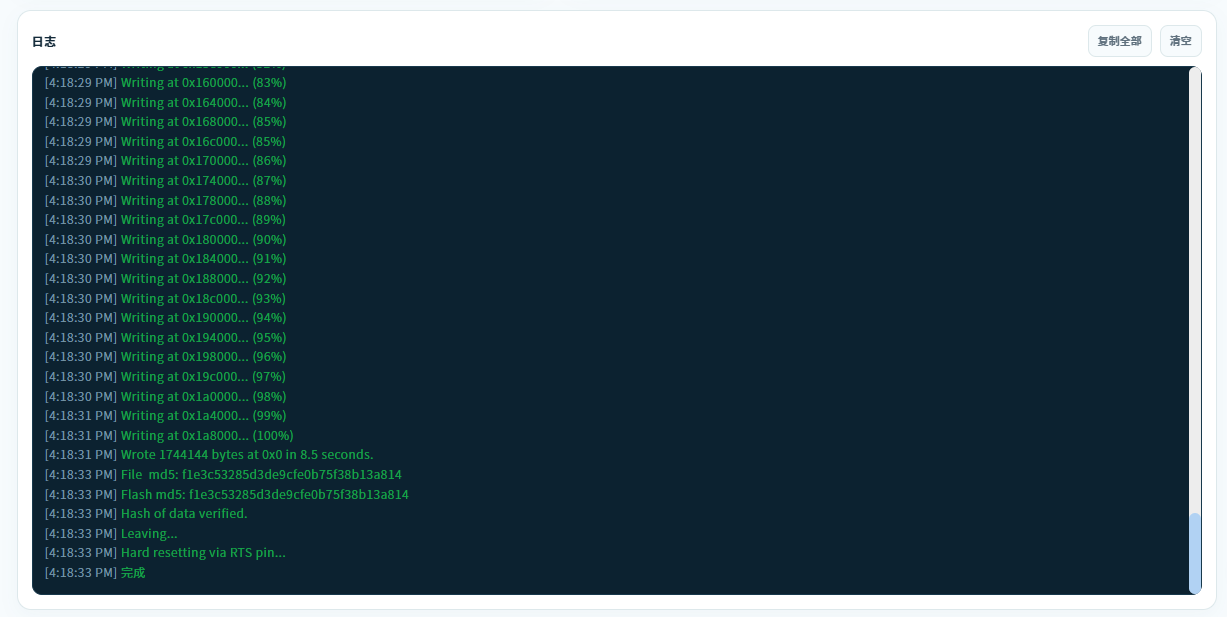

   接下来点击开始烧录按钮进行烧录，注意点击按钮后，顶部会有一个对话框，点击OK才会正式开始烧录。最终烧录完成的提示：



4. 三个固件全部烧录完成！先把接在硬件上的Type-C拔除，接下来可进入测试验证。

通过Flash_download_tool完成烧录

请点击这里下载烧录所需的资料包，其中已经包含烧录工具。

文件说明

烧录步骤

烧录流程总结：

① 接入FUSB，烧录第一个固件

② 接入HUSB，重启烧录工具选择ESP32-C61启动烧录第二个固件

③ 接入FUSB，重启烧录工具选择ESP32-P4启动烧录第三个固件。

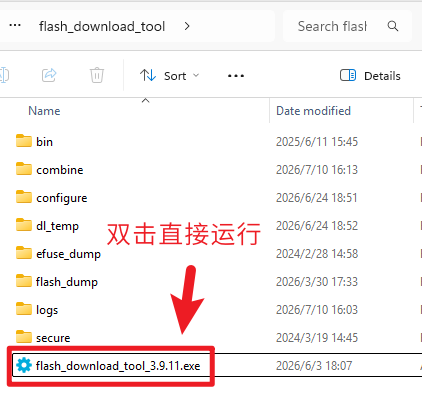

1. 准备烧录工具。烧录工具不需要安装，将flash_download_tool.zip解压出来，然后按照下图所示双击运行：



   打开flash_download_tool_3.9.11.exe后会弹出两个窗口，黑色的窗口不用理会，另一个窗口按照下图选择：

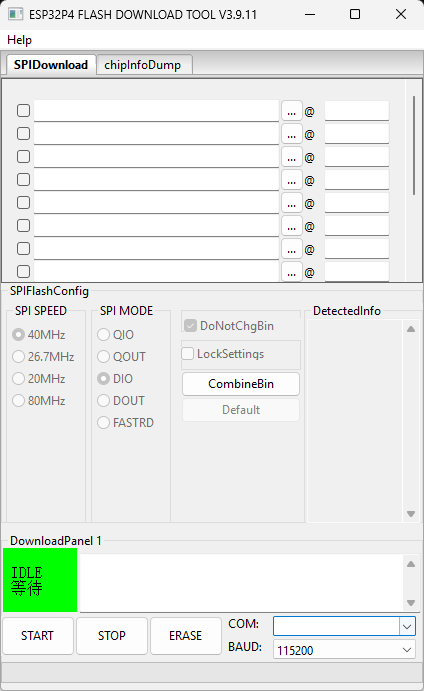

   上图中选择ESP32-P4后，会进入这样的页面，说明已经成功运行flash_download_tool_3.9.11.exe：

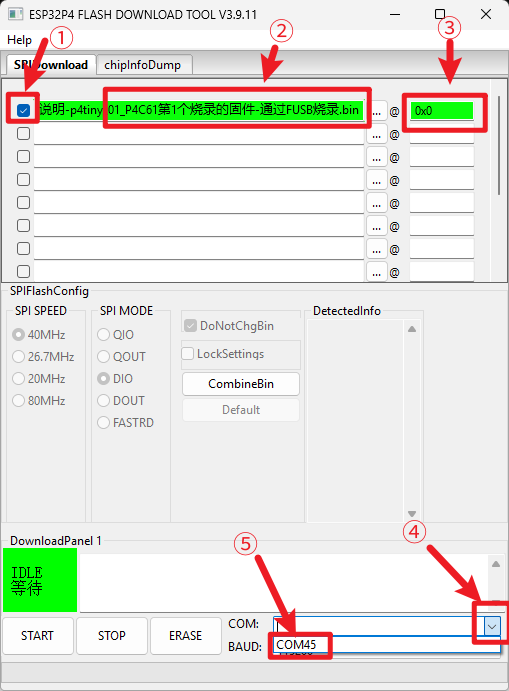

2. 通过USB Type-C数据线，将Type-C端接入到 FUSB口，另一端接电脑，然后在flash_download_tool中，选择01_P4C61第1个烧录的固件-通过FUSB烧录.bin并且按照下图配置：

   解释：

   ①中的勾必须勾选上。

   ②中的固件是通过点击傍边的...即可打开文件夹进行选择。

   ③中输入框，填写的文本是0x0。

   ④那里点击之后会弹出⑤列表，如果列表有多个设备，那么请拔除其他设备，或者拔插一次，即可确定哪个COM是当前要操作的硬件。

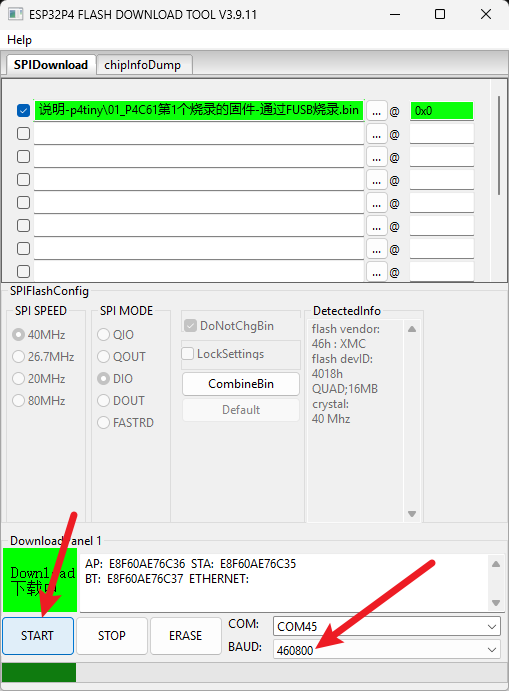

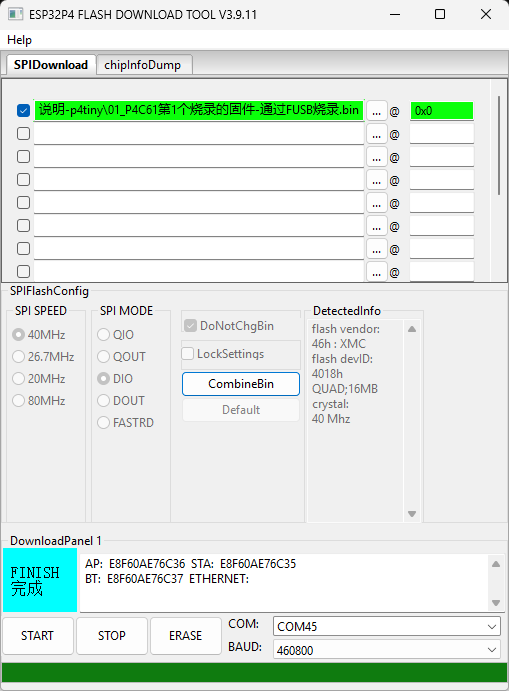

3. 烧录第一个固件：01_P4C61第1个烧录的固件-通过FUSB烧录.bin，上面的配置无误后，最后波特率选择460800（如果烧录失败尝试降低使用115200波特率），即可进行烧录，点击START按钮即可进行烧录，下图所示正在烧录中：



   烧录完成后，关闭flash_download_tool（必须关闭！！！）。



4. 烧录第二个固件02_P4C61第2个烧录的固件-通过HUS烧录.bin，紧接上一步，烧录完成后，将FUSB拔除，然后将Type-C口接入到HUSB。打开flash_download_tool，打开的时候选择ESP32-C61，下图所示：

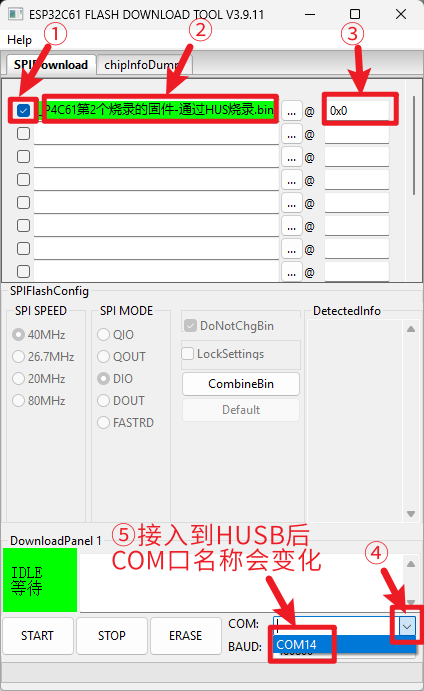

   进入界面之后按照前面的步骤配置，选择固件02_P4C61第2个烧录的固件-通过HUS烧录.bin，然后点击烧录，如下图所示：

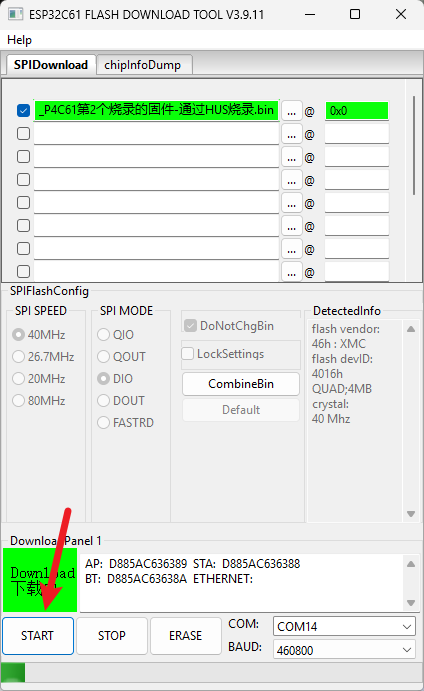

   然后点击START等待烧录完成，下图所示：



   烧录完成后，关闭flash_download_tool（必须要关闭！！！）。

5. 烧录第三个固件03_P4C61第3个烧录的固件-通过FUSB烧录.bin，紧接上一步，烧录完成后，将HUSB拔除，然后将Type-C口接入到FUSB。打开flash_download_tool，打开的时候选择ESP32-P4，下图所示：

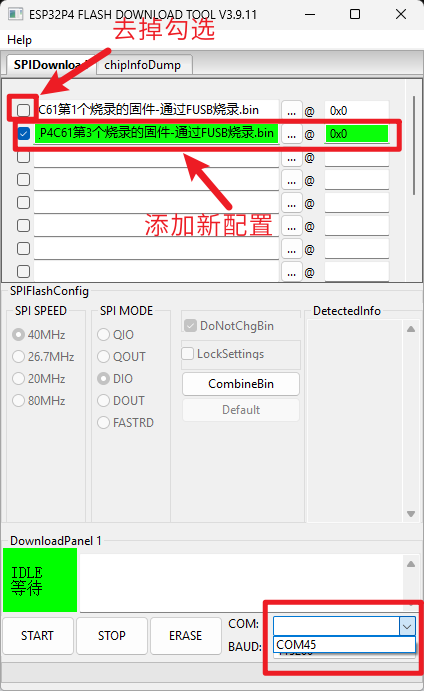

   打开之后，之前的固件选择配置保留，但是要去掉勾选，然后添加新的固件并勾选上，如下图所示：



   之后等待烧录完成，不需要关闭flash_download_tool，该硬件套件进入测试流程。

   烧录流程总结：

   ①接入FUSB烧录第一个固件

   ②接入HUSB，重启烧录工具选择ESP32-C61启动烧录第二个固件

   ③接入FUSB，重启烧录工具选择ESP32-P4启动烧录第三个固件。

测试步骤

按照上面的烧录流程，烧录了三个固件之后，将接在设备上的Type-C线先拔除。

初步测试

如果没有如下配件：屏幕、摄像头、SD卡。

那么请进行初步测试：接上Type-C线通电，3S内看到有红灯亮起，说明程序运行正常，初步测试通过。

完整测试

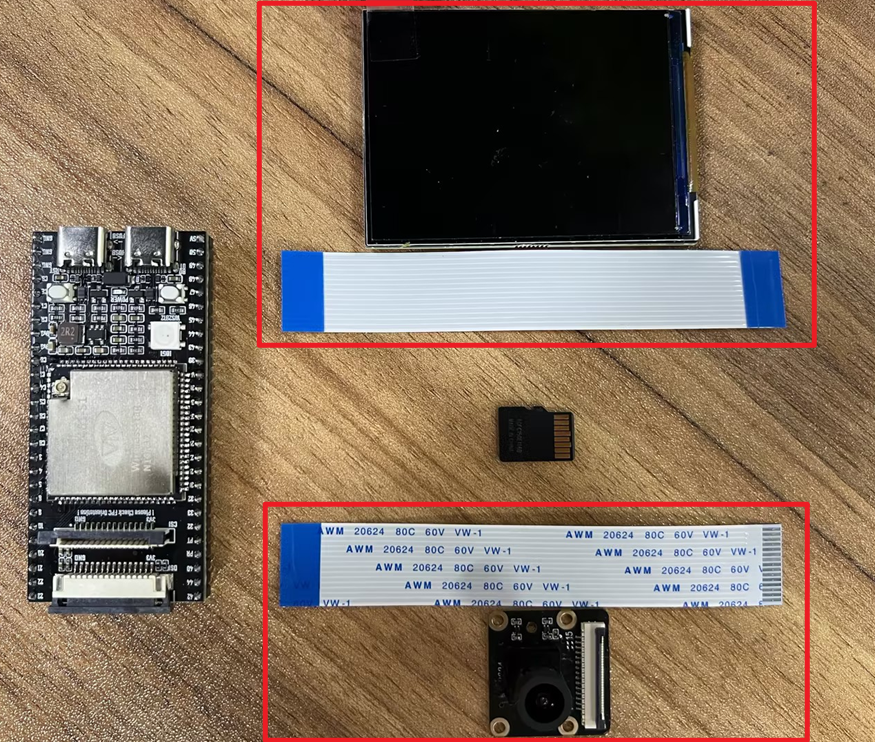

1. 完整测试的所有硬件（红色框起来代表的是其两两是一对）：

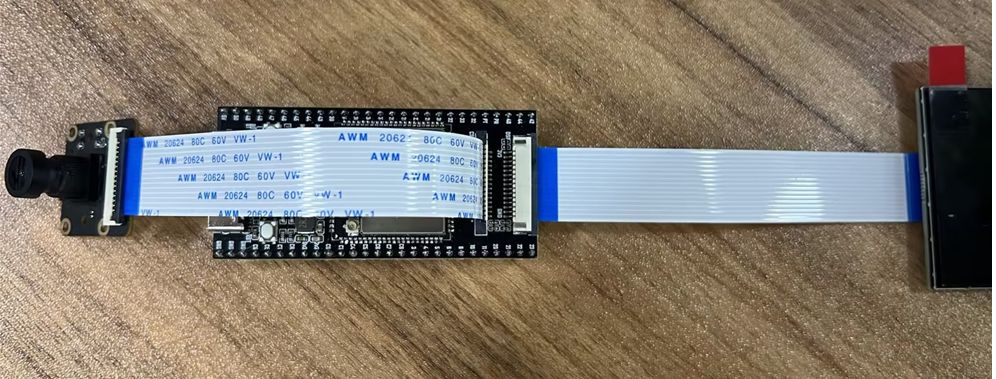

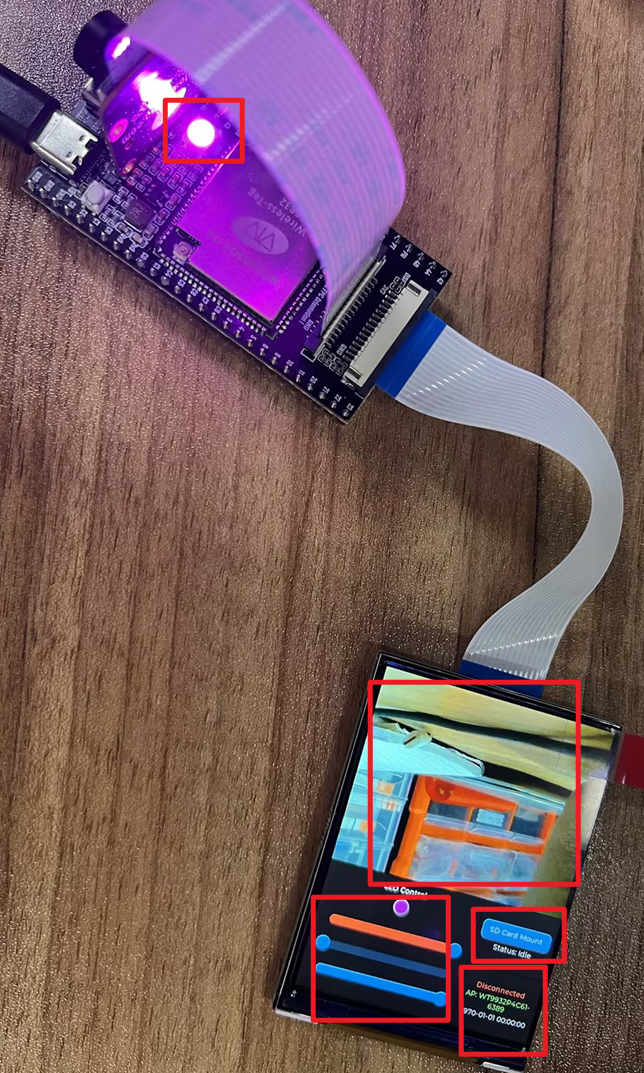

2. 然后按照下图所示接线（注意：SD卡已经接入背面的SD卡槽，这里不再用图片累赘展示）：



3. 然后接上任意一个Type-C端口通电。

   正常现象应为：

   • 灯光显示为紫色，
   • 能显示摄像头画面，
   • 触摸屏幕能进行触摸交互：触摸滑动条能修改RGB灯颜色，点击摄像头区域能放大缩小SD卡，点击SD Card Mount后显示Success。
   • 最右下角的方框中显示一行绿色的小字AP:WT9932P4C61-xxxx(xxxx的意思是每个设备的四位数字都不一样的，因为对应的是mac地址)。



RGB灯不同灯光对应的含义

灯光起到了重要的提示作用，下面是不同灯光对应的含义：

十、下一步

完成本指南后，建议继续阅读同目录下的《开发指南》，学习如何基于 /home/wireless-tag/work/WT_BSP 新建自己的工程、选择开发板、调用 BSP API、裁剪外设能力，以及扩展应用功能。
