WT9932C61-TINY 功能介绍

一、简介

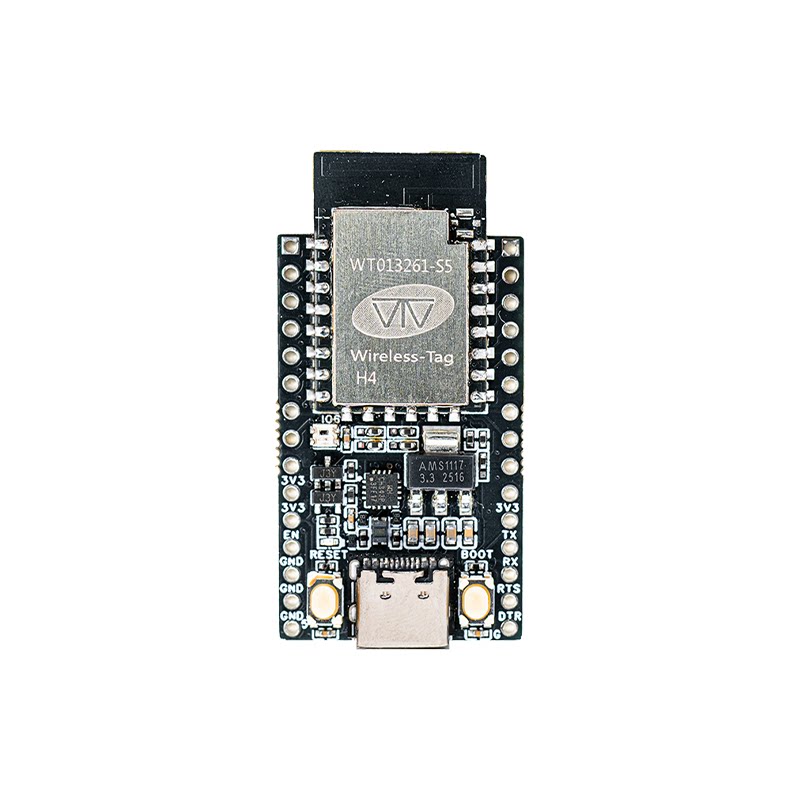

启明云端 TINY 系列中的 WT9932C61-TINY，是一款基于乐鑫新一代 ESP32-C61 的超轻量级 Wi-Fi 6 + BLE 5.3 开发板。该开发板延续 TINY 系列的小型化与高集成度设计理念，在仅有 23 × 38 mm 的紧凑尺寸中集成模组、USB 转串口、RGB 指示灯与常用控制按键，是面向高性能 IoT 应用、低功耗无线通信与快速原型验证的理想选择。

ESP32-C61 采用单核 32-bit RISC-V 架构，主频最高可达 160MHz，支持 Wi-Fi 6（802.11ax）、OFDMA、MU-MIMO、TWT 等先进无线特性，并具备更全面的安全机制（TEE、PSRAM 加密等）。丰富的外设资源（事件任务矩阵 ETM、模拟比较器、UART/SPI/I²C/ADC/PWM 等）使其能够应对从智能家居到传感器节点的多样嵌入式任务。

作为一款适用于学习、项目验证及小型成品设备的开发板，WT9932C61-TINY 将模组所有 GPIO 完整引出，可直接插入面包板使用，并通过板载 CH343P 提供开箱即用的 USB 调试体验。同时，通过短接 EN 与 GND，还可将开发板切换为 USB-TTL 调试器，满足用户在多设备场景下的调试需求，进一步提升实用性。

1.1 🔧 核心硬件配置

• 主控芯片：ESP32-C61（RISC-V 单核，主频 160MHz）
• 模组：WT0132C61-S5
• 无线能力：2.4GHz Wi-Fi 6 + Bluetooth 5.3 双模
• USB 转串口：板载 CH343P
• 按键：RESET、BOOT（支持进入下载模式）
• LED：1 × WS2812 RGB 全彩灯（IO6）
• 电源设计：LDO 稳压，最大支持 1A 输出
• 接口：双排 15P ×2（共 30Pin），模组全 GPIO 引出
• 连接方式：USB-C、2.54mm 排针，可插入面包板
• 调试模式：EN 与 GND 短接可切换为 USB-TTL 工具

1.2 🛠️ 设计特点

• 小巧尺寸（PCB尺寸：23 × 38 mm）：体积紧凑，适用于空间受限场景；板载 USB 串口、按键与 RGB 灯，拿到即可开发。
• 全引脚引出，面包板友好：排针间距 2.54 mm，可快速搭建传感器实验或项目原型。
• 一板双用，可变身 USB 转串口工具：短接 EN 与 GND 后，可作为 USB-TTL 调试器使用，提升硬件复用率。
• 稳健电源设计：最高支持 1A 输出，为外设提供稳定供电；板载电源指示灯用于实时状态提示。
• 丰富外设能力：支持 ETM、模拟比较器、UART/SPI/I²C/PWM/ADC 等，适合多种复杂应用场景。

1.3 📡 主要应用场景

1. 智能家居与无线终端设备：Wi-Fi 6 + BLE 5.3 的组合适用于智能灯控、家庭传感器、远程控制器等需要稳定无线连接的设备。
2. 高校教学与创客实验：全引脚引出与 RGB 灯指示非常适合用于教学、课程实验及快速验证。
3. USB-串口调试器模式：通过 EN-GND 切换后，可对其他 MCU 或模组进行串口调试，替代独立 USB-TTL 工具。

1.4 ⚙️ 开发优势

• USB-C 一线调试，板载 CH343P 即插即用
• 支持 ESP-IDF / Arduino / MicroPython 多种生态
• GPIO 全引出，兼容面包板快速扩展
• 支持 Wi-Fi 6 与 BLE 5.3，具备高性能 IoT 通讯能力
• 板载 RGB 灯支持示例演示与状态指示
• 可切换为 USB-TTL 调试器，提高设备利用率
• 小体积低成本，适合评估项目与量产前期验证

二、引脚描述

2.1 左边引脚

2.1 右边引脚

三、电源特性

可以从以下供电方式中任选其一给 WT9932C3-TINY 系列开发板供电：

• 通过 USB Type-C 接口外接供电；
• 找到 VCC 电源输入口，采用杜邦线连接对应电压；
• 找到 5V 电源输入口，采用杜邦线连接对应电压；
