WT3299P4-TINY 功能介绍

⚠注意：因电源设计，FPC的线序与传统树莓派的线序相反。连接时仔细核对layout图中FPC线序

简介

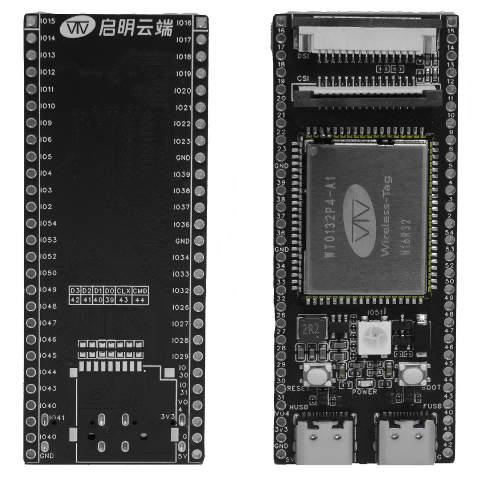

启明云端 TINY 开源开发板系列中的 WT3299P4-TINY，是一款基于乐鑫 ESP32-P4 的纯单片机开发板，专注于小巧轻量的应用场景。ESP32-P4 是乐鑫推出的新一代高性能、低功耗 MCU，采用双核 RISC-V 处理器，主频最高可达 400MHz，集成了丰富的外设与接口资源，支持 USB 2.0 OTG、MIPI CSI/DSI、SDIO、以太网、CAN FD 等高速通信，同时内置 AI 加速器与图形加速引擎，可胜任语音识别、图像处理与边缘计算等复杂任务。其灵活的存储扩展方案兼容 PSRAM、外部 Flash 以及大容量内存映射，适合多任务和大型应用的开发。WT3299P4-TINY 的设计初衷是帮助开发者快速上手 ESP32-P4，在开源生态中提供一款高性价比、体积小巧且易于学习与实践的开发平台。

🔧 核心硬件配置

• 核心模组：开发板采用启明云端 WT0132P4-A1 模组，该模组集成了 DCDC 电源、晶振和 Flash 等核心功能，极大地简化了外围电路设计，使得开发板仅需两层板即可完成设计。
• MIPI 接口：开发板引出了 MIPI CSI 与 MIPI DSI。接口使用树莓派同线序的接口，方便后续的屏幕和摄像头开发。
• SD 卡接口：开发板背面支持四线 SDIO。用户可以自行焊接后使用四线 SD 卡接口。方便用户使用 SD 卡。

🛠️ 设计特点

1. 核心配置：以高性能乐鑫 ESP32P4 芯片为核心，满足嵌入式开发性能需求。
2. 紧凑尺寸：仅 69x28mm 的小巧规格，适配空间受限的应用场景。
3. 稳定设计：基于 WT0132P4‑A1 模组打造，采用两层板设计，保证稳定性同时降低成本。
4. 图像接口：板载 MIPI DSI 和 CSI 的 FPC 接口，支持显示输出与图像采集功能。
5. 扩展灵活：全部引脚引出，排针支持面包板连接，方便扩展外设。
6. 状态指示：配备板载 RGB 灯，可实现多彩状态指示与交互效果。
7. 便捷接口：搭载 Type‑C 接口的 FUSB 和 HUSB，传输快速且支持正反插，便于调试与供电

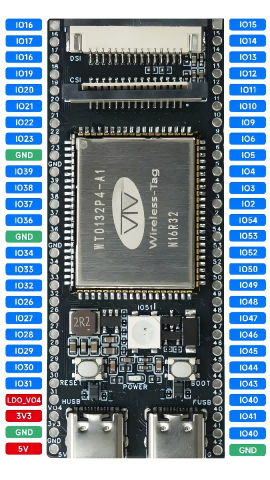

引脚描述

左排针引脚：

右排针引脚：

电源特性

可以从以下供电方式中任选其一给 WT3299P4-TINY 系列开发板供电：

• 通过 FUSB 接口外接供电；
• 通过 HUSB 接口外接供电；
• 找到 5V 电源输入口，采用杜邦线连接对应电压；
