WT9901C3-SN2 功能介绍

一、简介

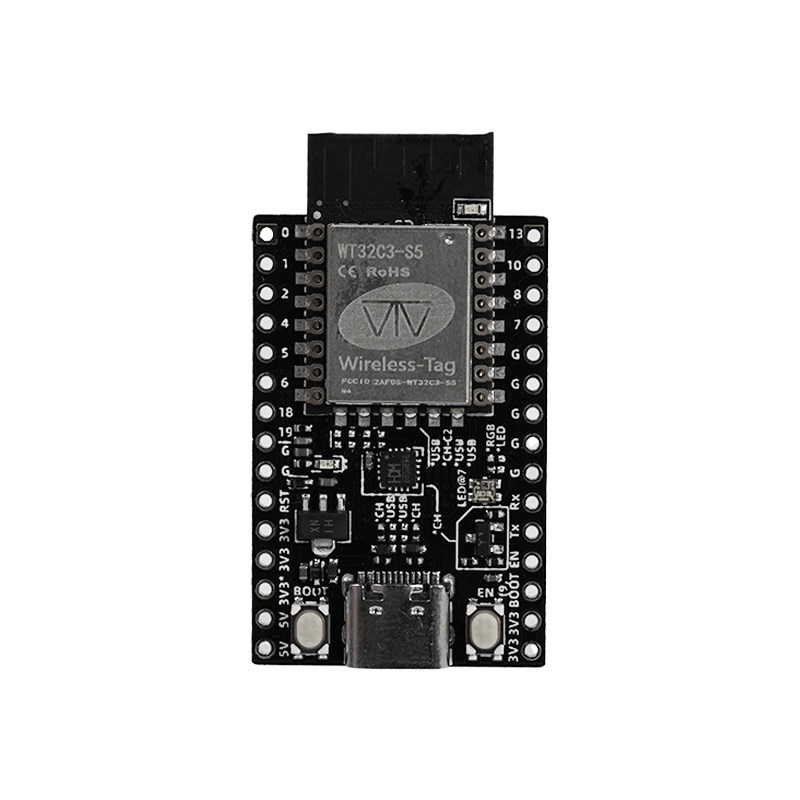

启明云端推出的 WT9901C3-SN2 开发板是以乐鑫 esp32c3 为基础设计的 WT32C3-S5 模组为基础设计的嵌入式开发板。其核心模块 WT32C3-S5 支持 Wi-Fi 与低功耗蓝牙（BLE）双模通信，采用 PCB 板载天线，内置 2MB SPI Flash 存储，适用于物联网终端设备开发。
此外，该开发板还可以做简单的烧录器。和启明云端烧录器 ESP-T02 烧录器引脚顺序一致。

1.1 🔧 核心硬件配置

• 通信模组：板载启明云端自研 WT32C3-S5 模组，集成 Wi-Fi 与 BLE 无线通信协议，具备远距离、低功耗、大连接能力，适用于多种物联网场景。
• 引脚扩展：模组大部分 GPIO 均引出至两侧排针，便于用户通过跳线连接外设，或将开发板直接插入面包板进行快速原型开发与调试。
• 硬件灵活性：开发板结构紧凑，接口丰富，适合搭建无线传感器网络、远程数据采集、工业边缘节点等应用场景。

1.2 🛠️ 设计特点

• 板载 RGB 灯：板载RGB灯，用于用户自定义开发。
• 可做烧录器：通过EN和GND连接可以将开发板作烧录器或者串口监视器。
• 支持面包板：引脚间距支持面包板开发，方便用户快速搭建硬件环境。
• 高性价比：价格不贵的同时支持 wifi 和 BLE。

1.3 📡 主要应用场景

1. 智能家居： 模组支持 AT 命令，也可以二次开发。适合在物联网智能家具场景中作为 wifi 或 蓝牙 模块来配合主控完成各种场景的通讯。是一款性价比很高的开发板。
2. 创新开发与教育：丰富的接口（I2C/SPI/UART）便于连接外设，适合高校IoT实验室开发原型。

1.4 ⚙️ 开发优势

• 支持 AT 固件的开发，方便用户对自身已有的 mcu 快速继承 wifi 和蓝牙功能。
• 支持官方 ESP-IDF 开发，方便用户随意控制外设与自定义通讯方式。
• 支持 Arduino 开发，多模块开发方便便捷。
• 支持 micropyton 开发，入门门槛更低，无需烧录。

二、引脚描述

2.1 左边引脚

2.2 右边引脚

三、电源特性

可以从以下供电方式中任选其一给 WT9901C3-SN2 系列开发板供电：

• 通过 USB Type-C 接口外接供电；
• 找到 VCC 电源输入口，采用杜邦线连接对应电压；
• 找到 5V 电源输入口，采用杜邦线连接对应电压；
