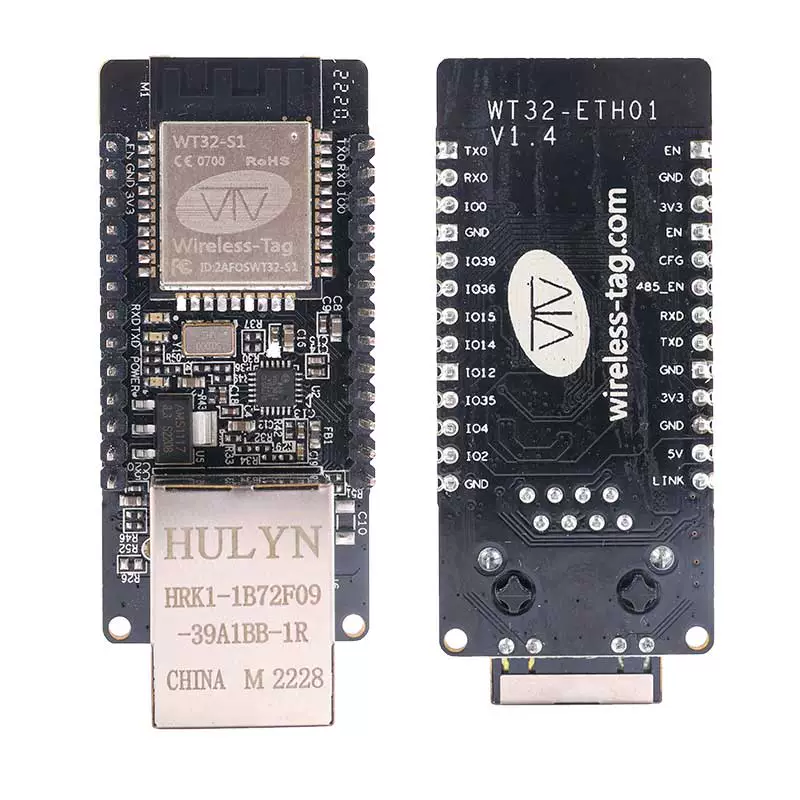

WT32-ETH01 功能介绍

一、简介

启明云端推出的 WT32-ETH01 是一款基于乐鑫 ESP32 系列设计的嵌入式开发板模块，专注于简化设备联网与数据通信。
其核心定位是为物联网（IoT）应用提供高效、低成本的串口转以太网解决方案，适用于智能家居、工业自动化、能源监控等多种场景。

1.1 🔧 核心硬件配置

• 主控芯片：搭载乐鑫 ESP32 双模 SOC，集成 2.4GHz Wi-Fi（支持 802.11 b/g/n 协议）和BLE 4.2（BR/EDR + BLE），具备高射频性能与超低功耗特性。
• 网络接口：提供 RJ45 以太网口（10/100Mbps 自适应），支持有线网络直连，同时保留 Wi-Fi 无线接入能力，实现双网络冗余备份。
• 多数据端口：包含串口（UART）、Wi-Fi、以太网、蓝牙四个数据传输通道，支持通过 AT 指令灵活配置端口间的数据透传（如串口 ↔ 以太网）

1.2 🛠️ 设计特点

1. 灵活安装方式：兼容半焊盘直贴与通孔连接器两种硬件设计，可直接焊接至用户 PCB 或用于面包板原型开发，适配不同工程场景。
2. 供电兼容性：支持 5V 或 3.3V 双电压输入（需二选一），平均工作电流约 80mA，适用于嵌入式设备的低功耗需求。
3. 开发便捷：支持 AT 固件，方便用户快速上手使用模块进行开发。
4. 多余引脚引出，可以通过 ESP-IDF 进行二次开发。
5. 可以使用 Arduino 的 ETH 库进行开发。

1.3 📡 主要应用场景

• 智能家居网关：连接智能灯泡、插座、门锁等设备，通过 Wi-Fi/以太网将数据同步至云端或 APP。
• 工业监控：嵌入配电箱实时采集电流、电压、功率参数，通过以太网传输至监控中心。
• 智能安防系统：用于门窗传感器、摄像头等设备，实现远程报警与状态通知 。
• 农业与医疗物联网：支持传感器数据联网监控（如温湿度、医疗器械状态）。

1.4 ⚙️ 开发优势

• 协议栈集成：内置优化的 TCP /协议栈，大幅降低设备联网开发复杂度。
• AT 指令控制：提供丰富的 AT 指令集（如 AT+PASSCHANNEL 设置透传通道、AT+CIPETH_DEF 配置静态 IP/DHCP），简化网络参数调整与数据传输管理。
• OTA 升级：支持远程固件更新，维护便捷性高。

二、引脚描述

2.1 烧录调试引脚

2.2 IO 引脚描述

3V3 电源供电和 5V 电源供电，二者只能选择其一！！！

三、电源特性

3.1 供电电压

模块的供电电压可选用 5V 或 3V3，二者只能选择其一。

3.2 供电模式

用户可根据需求自由选择：

1. 通孔（焊接排针）：
   • 采用杜邦线连接的方式供电；
   • 采用面包板连接的方式供电；
2. 半焊盘（直接焊接在板卡）：用户板卡供电。
