WT99P4C5-S1 烧录指南

WT99P4C5-S1 开发板出厂时为未烧录固件状态，烧录固件后即可开始使用。

WT99P4C5-S1 开发板采用 WT0132P4-A1 与 ESP32-C5-WROOM-1 两款模组设计，两者采用不同的烧录方式。

WT0132P4-A1 烧录方式

使用 USB Type-C 数据线连接开发板上 J1 处的 USB-UART 接口并连接到电脑时（如下图），按下 Boot 按键后短按一下 EN 按键，再松开 Boot 按键后即可使 ESP32-P4 进入烧录下载模式，此时可使用上位机 ESP-TOOL 将固件通过串口烧录至 ESP32-P4 芯片。

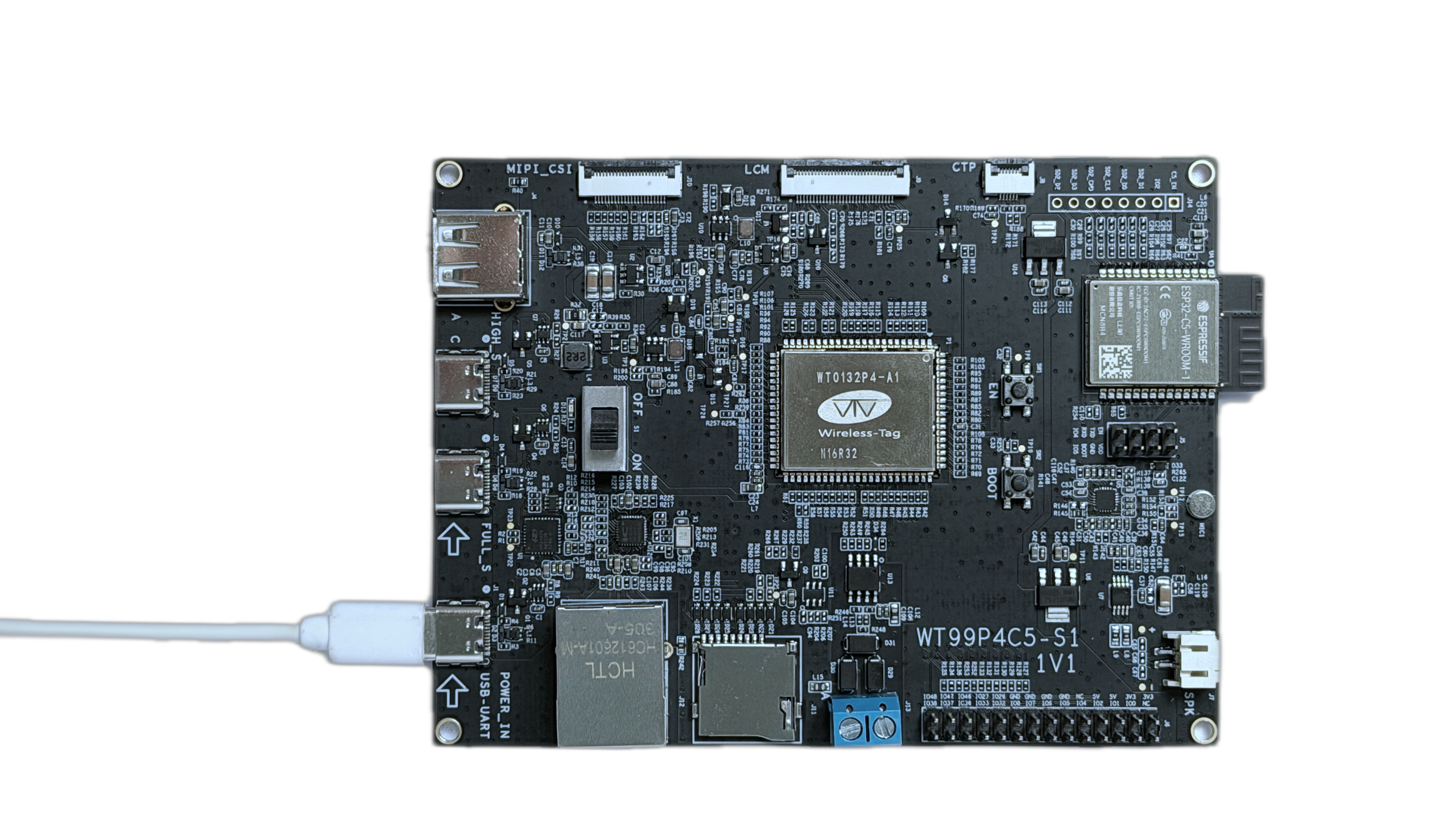

WT0132P4-A1 烧录接线图

ESP32-C5-WROOM-1 烧录方式

使用杜邦线将开发板 J5 处的 EN、TXD、RXD、GND、BOOT 排针与任意串口烧录工具连接至电脑时（如下图），此时使用 USB Type-C 数据线连接开发板上任意 USB Type-C 接口给开发板供电，上电后，ESP32-C5 即可进入下载模式，此时可使用上位机 ESP-TOOL 将固件通过串口烧录至 ESP32-P5 芯片。（注意：为避免 ESP32-P4 与 ESP32-C5 的 SDIO 通信影响烧录，给 ESP32-C5 进行烧录时，需要将 ESP32-P4 的 EN 拉低。）

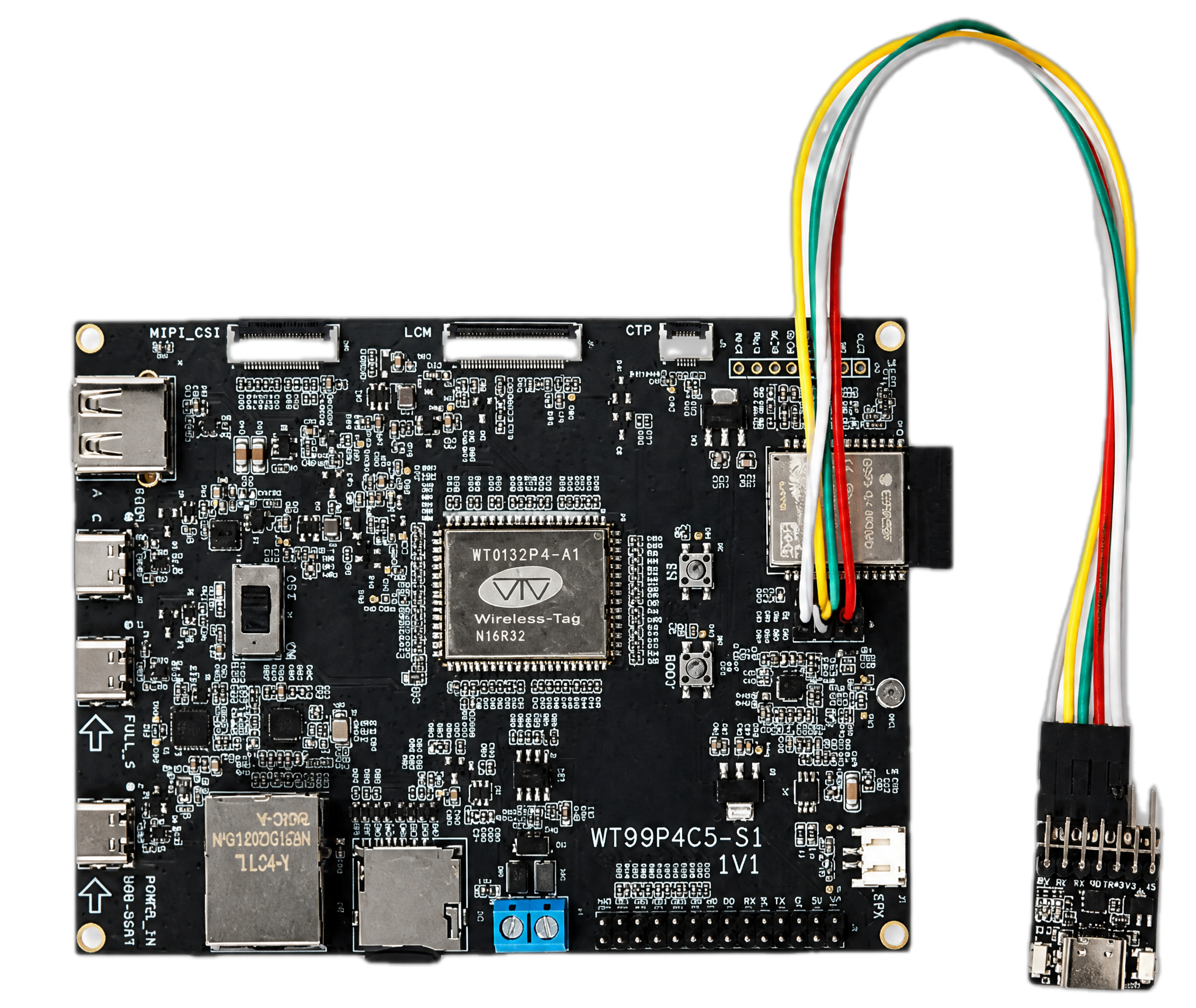

ESP32-C5-WROOM-1 烧录接线图

ESP32 烧录上位机

📥 ESP-TOOL下载

烧录指南视频
