中文WT9932C3-TINY 功能介绍
2025-12-04
更新历史
| 日期 | 版本 | 作者 | 更新内容 |
|---|---|---|---|
| 2025-12-04 | 1.0.0 | 沧御 | 首次更新文档 |
一、简介

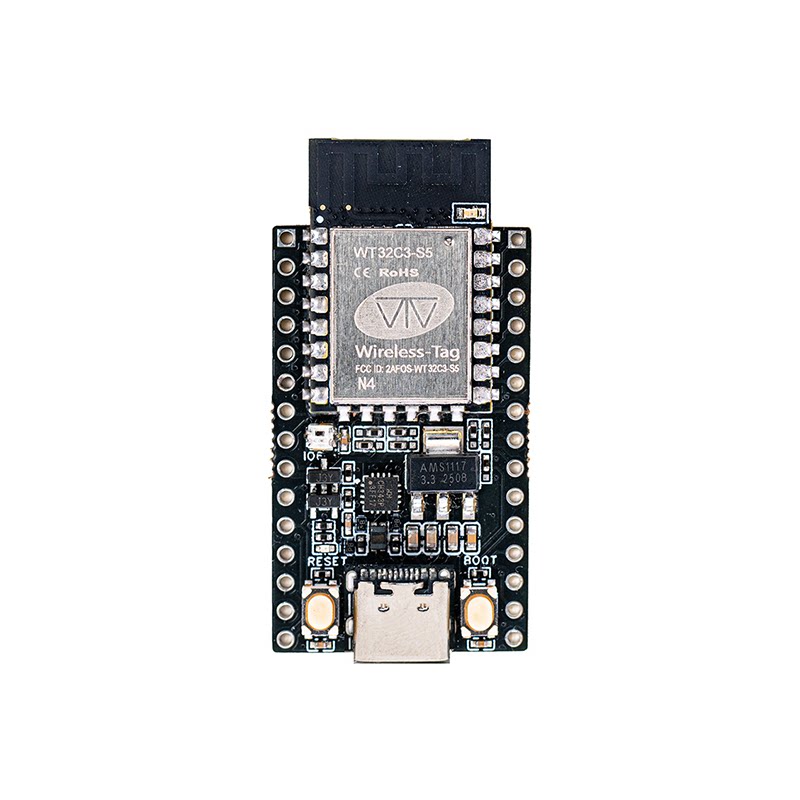

启明云端 TINY 系列中的 WT9932C3-TINY，是一款基于乐鑫 ESP32-C3 的超轻量级 Wi-Fi + BLE 开发板，面向入门级物联网应用、低功耗无线通信以及小尺寸智能设备等场景。ESP32-C3 采用单核 32-bit RISC-V 处理器，主频最高可达 160MHz，集成 2.4GHz Wi-Fi 与 Bluetooth LE 双模无线连接，同时提供 UART、SPI、I²C、PWM、ADC 等常用外设接口，可满足大部分轻量级嵌入式项目的功能需求。
芯片内置可靠的低功耗架构，支持 Modem-sleep、Light-sleep 等省电模式，并具备安全启动、闪存加密等安全机制，适用于智能家居、传感器节点、可穿戴设备及其他对功耗与体积敏感的 IoT 产品。作为一款面向开源生态的紧凑型开发板，WT9932C3-TINY 集成 USB 转串口、RGB 指示灯、复位与 BOOT 按键，并将全部 IO 引脚完整引出，同时支持通过短接 EN 与 GND 将开发板切换为 USB 转串口工具。其设计理念旨在让开发者以最低门槛快速上手 ESP32-C3，在极小体积中获得完善的无线开发体验，让 Wi-Fi/BLE 功能能够轻松融入各种创新项目。
1.1 🔧 核心硬件配置
- 主控芯片：ESP32-C3（RISC-V 单核，最高 160 MHz）
- 模组：WT0132C3-S5（内含 ESP32-C3 主控）
- 无线能力：2.4GHz Wi-Fi + Bluetooth LE 双模
- USB 转串口：板载 CH343P
- 按键：RESET、BOOT（支持进入下载模式）
- LED：1 × WS2812 RGB 全彩灯（IO6）
- 电源：LDO 稳压，最大 1A 输出
- 接口：双排 15P ×2（共 30Pin），全 GPIO 与系统信号引出
- 封装接口：USB-C、2.54mm 排针，可插面包板
- 出厂固件：MicroPython（开机即可进入 REPL）
1.2 🛠️ 设计特点
- 小巧尺寸设计（PCB大小：23 × 38 mm）：体积紧凑，适配空间受限的 IoT 场景，同时集成模组、USB 转串口、RGB 灯与功能按键，真正做到开箱即可使用。
- 高度集成的一体化开发体验：板载 CH343P USB 转串口，无需额外串口工具；配备 RGB 指示灯、电源指示灯以及 RESET/BOOT 按键，调试流程全面简化；引脚全部引出，可直接插入面包板完成快速原型验证。
- 一板双用：可作为 USB 转串口工具：当 EN 与 GND 短接时，开发板自动切换为 USB-TTL 调试器，可调试其他 MCU/模组，大幅提升开发工具利用率。
- 稳健的电源设计：采用 LDO 稳压方案，最大 1A 电流输出，保障外设在各种场景下稳定工作。
- 天生适合脚本开发：内置 MicroPython，无需刷机即可直接 REPL 编程，极适合学习、实验与快速验证。
1.3 📡 主要应用场景
- 智能家居与无线控制设备：可作为 Wi-Fi/BLE 通讯节点使用，轻松对接主控 MCU，适合智能灯控、门磁、遥控器等轻量化 IoT 终端。
- 高校与创客教学实验：丰富的 IO 接口（I²C/SPI/UART/ADC）适合传感器扩展开发，配合 MicroPython 可快速完成实验教学。
- USB-串口调试器：通过 EN-GND 切换功能，可替代独立的 USB-TTL 模块调试其他 MCU 或模组。
1.4 ⚙️ 开发优势
- USB-C 一线调试，驱动简单，连接即用
- 内置 MicroPython，零门槛学习与验证
- ESP-IDF、Arduino、MicroPython 全面支持 ESP32-C3
- 全部 GPIO 引出，兼容面包板与洞洞板
- Wi-Fi + BLE 双模无线，轻松接入任意 IoT 平台
- RGB 灯可用于状态指示、示例演示、课堂讲解
- 可切换为 USB-TTL 调试器，提高硬件复用率
- 成本友好、尺寸小巧，适合用作量产项目的前期验证
二、引脚描述
2.1 左边引脚
| 序号 | 引脚 | 描述 | 电压范围 | 备注 |
|---|---|---|---|---|
| 1 | IO0 | 引脚通用输入输出引脚 0 | 0V/3.3V | |
| 2 | IO1 | 引脚通用输入输出引脚 1 | 0V/3.3V | |
| 3 | IO2 | 引脚通用输入输出引脚 2 | 0V/3.3V | |
| 4 | IO4 | 引脚通用输入输出引脚 4 | 0V/3.3V | |
| 5 | IO5 | 引脚通用输入输出引脚 5 | 0V/3.3V | |
| 6 | IO6 | 引脚通用输入输出引脚 6 | 0V/3.3V | RGB灯 |
| 7 | IO18 | 引脚通用输入输出引脚 18 | 0V/3.3V | |
| 8 | IO19 | 引脚通用输入输出引脚 19 | 30V/3.3V | |
| 9 | 3.3V | 电源输出 | 3.3V | |
| 10 | 3.3V | 电源输出 | 3.3V | |
| 11 | EN | 复位引脚 | 0V | |
| 12 | GND | 电源地 | 0V | |
| 13 | GND | 电源地 | 0V | |
| 14 | GND | 电源地 | 0V | |
| 15 | 5V | 电源输出 | 5V |
2.1 右边引脚
| 序号 | 引脚 | 描述 | 电压范围 | 备注 |
|---|---|---|---|---|
| 1 | IO3 | 引脚通用输入输出引脚 3 | 0V/3.3V | |
| 2 | IO10 | 引脚通用输入输出引脚 10 | 0V/3.3V | |
| 3 | IO9 | 引脚通用输入输出引脚 9 | 0V/3.3V | |
| 4 | IO8 | 引脚通用输入输出引脚 8 | 0V/3.3V | |
| 5 | IO7 | 引脚通用输入输出引脚 7 | 0V/3.3V | |
| 6 | GND | 电源地 | 0V | |
| 7 | GND | 电源地 | 0V | |
| 8 | GND | 电源地 | 0V | |
| 9 | GND | 电源地 | 0V | |
| 10 | 3.3V | 电源输出 | 3.3V | |
| 11 | RXD | CH343P 串口接收 | 0V/3.3V | |
| 12 | TXD | CH343P 串口发送 | 0V/3.3V | |
| 13 | RTS | CH343P 串口流控 | 0V/3.3V | |
| 14 | DTR | CH343P 串口流控 | 0V/3.3V | |
| 15 | GND | 电源地 | 0V |
三、电源特性
可以从以下供电方式中任选其一给 WT9932C3-TINY 系列开发板供电：
- 通过
USB Type-C接口外接供电； - 找到
VCC电源输入口，采用杜邦线连接对应电压； - 找到
5V电源输入口，采用杜邦线连接对应电压；
