WT9901C2-SN2 新手指南

如何烧录 AT 固件

准备工作

WT9901C2-SN2 开发板在进行固件烧录时软硬件如下：

• 硬件设备：
  • WT9901C2-SN2 开发板 x 1
  • TypeC USB 线 x 1
  • 个人电脑（操作系统支持 Windows 7 [64 位]、Windows 10， Windows 11） x 1
• 软件设备：
  • AT 固件 x 1
  • 烧录上位机工具 x 1

入口页面

打开烧录上位机工具，双击 .exe 文件后进入工具的入口界面，切换 ChipType 为 esp32c2 如下图所示

烧录上位机入口页面

点击确定，进入烧录主页面

选择 AT 固件进行烧录

通过 TypeC USB 线连接单片机和电脑，并找到其串口号。

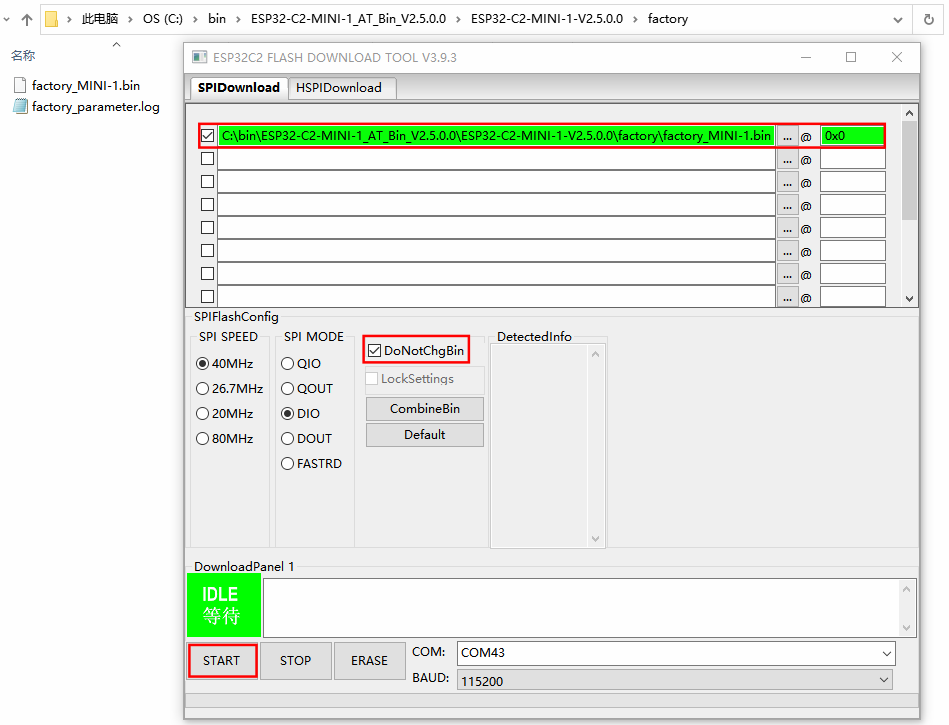

解压下载的AT 固件，并配置烧录上位机，如下图所示：

烧录AT固件

点击 START 即可进行烧录

打开串口工具，配置好串口号等设置：

• 波特率：115200
• 数据位：8
• 校验位：None
• 停止位：1
• 流控：None
• 输入 “AT+GMR” 命令，并且换行（CRLF）

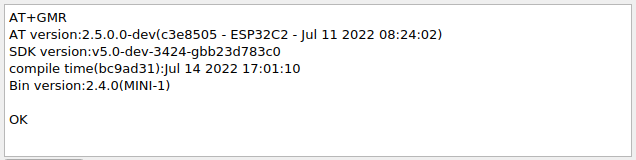

  如果结果如下图所示，则表示成功：

烧录成功后AT回复

如何搭建 ESP-IDF 并编译烧录 Hello World 例程

1. 通过乐鑫官方教程搭建环境

2. 复制 examples/get-started/hello_world/ 文件夹到当前。

3. 激活 esp-idf 环境

Done! You can now compile ESP-IDF projects.
Go to the project directory and run:

  idf.py build

4. 切换到 esp32c2 目标上

idf.py set-target esp32c2

5. 编译 hello world 工程

idf.py build

6. 烧录 hello world

idf.py flash -p <PORT>

7. 打开串口监视器 hello world

idf.py monitor -p <PORT>

如何将 WT9901C2-SN2 当作烧录器给其它开发板烧录

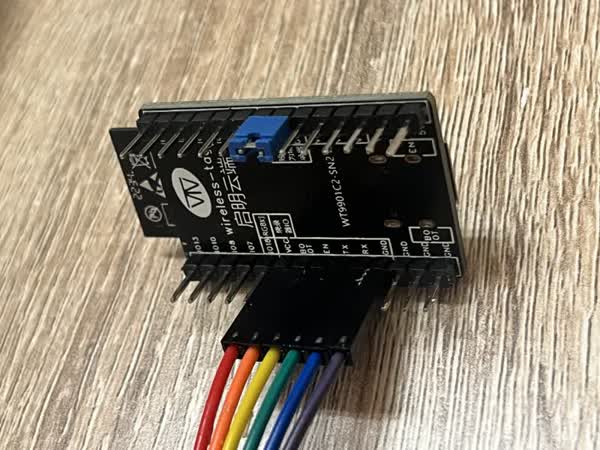

将 EN 和 GND 通过短接帽进行短接。开发板即可作为烧录器或者串口监视器使用。如下图所示：

开发板烧录器接线
