WT9932S3-NANO 功能介绍

  • WT9932S3-NANO
  • ESP32-S3
2025-12-17
更新历史
日期 版本 作者 更新内容
2025-12-17 1.0.0 Win 首次更新文档

一、简介

nano

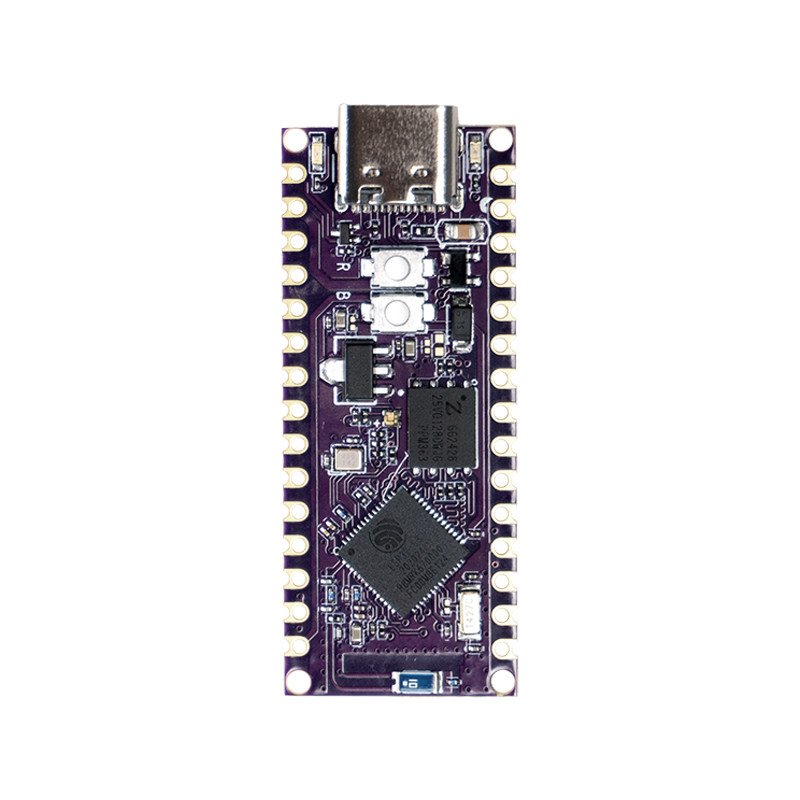

WT9932S3-NANO 是深圳市启明云端公司推出的一款超小尺寸高性能无线开发板，基于乐鑫 ESP32-S3R8 芯片设计，兼容 Arduino Nano ESP32 生态。主控芯片采用 Xtensa® 32 位 LX7 双核处理器，主频最高可达 240MHz，集成 2.4GHz Wi-Fi 与 Bluetooth LE 无线通信能力。

该开发板体积小巧、资源丰富，支持 Arduino 与 MicroPython 编程环境，适合嵌入到独立产品或原型系统中，广泛应用于 IoT 终端、智能控制、USB-HID 设备、创客教育 及 低功耗无线应用 等场景，强调易用性、兼容性与高集成度。

🔧 核心硬件配置

  • 主控芯片：
    采用乐鑫 ESP32-S3R8，内置 Xtensa® LX7 双核 32 位处理器，主频高达 240MHz，具备优秀的实时处理能力。

  • 存储资源：

    • 384kB ROM
    • 512kB SRAM
    • 16MB Flash
    • 8MB PSRAM
      适合运行较复杂的应用逻辑与图形/网络任务。

  • 无线通信：
    集成 2.4GHz Wi-Fi 与 Bluetooth LE，射频性能稳定，满足主流物联网无线连接需求。

  • USB 功能：
    支持 USB HID 功能，可通过 USB 模拟 键盘、鼠标 等人机接口设备，方便与 PC 或主机系统交互。

  • 供电方式：

    • 工作电压：3.3V
    • 外部供电：5V
      支持 Type-C 供电、排针供电及半孔焊盘供电方式。

🛠️ 设计特点

  • 超小尺寸 Nano 规格设计，兼容 Arduino Nano ESP32 引脚布局，方便快速迁移现有项目。
  • 板载 16MB Flash + 8MB PSRAM，在同尺寸开发板中具备明显资源优势。
  • 支持 Arduino 与 MicroPython 编程环境，可根据项目需求灵活切换。
  • 支持 Arduino IoT Cloud，可快速构建云端监控与控制系统。
  • 提供 半孔焊盘 设计，支持直接焊接至用户自定义 PCB，适合产品化应用。
  • 板载 BOOT 与 RESET 按键，调试与下载流程友好。

⚙️ 开发优势

  • 完整兼容 Arduino 与 MicroPython 开发体系，上手门槛低。
  • 丰富的存储资源，适合中等复杂度应用。
  • 支持 Arduino IoT Cloud，快速实现云端联动。
  • 启明云端持续提供文档与技术支持，适合长期项目使用。

二、引脚描述

pin

左排针引脚：

序号 引脚 描述 电压范围 备注
1 D13 通用输入输出引脚、SPI SCK 0V/3.3V esp-idf 中 GPIO48
2 3.3V 3.3V 电源输出 3.3V
3 B0 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO46
4 A0 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO1
5 A1 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO2
6 A2 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO3
7 A3 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO4
8 A4 通用输入输出引脚，I2C SDA 0V/3.3V esp-idf 中 GPIO11
9 A5 通用输入输出引脚，I2C SCL 0V/3.3V esp-idf 中 GPIO12
10 A6 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO13
11 A7 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO14
12 VBUS VBUS 电源 5V
13 B1 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO0
14 GND 电源地 0V
15 VIN 外部电源输入 5V

右排针引脚：

序号 引脚 描述 电压范围 备注
1 D12 通用输入输出引脚，SPI MISO 0V/3.3V esp-idf 中 GPIO47
2 D11 通用输入输出引脚，SPI MOSI 0V/3.3V esp-idf 中 GPIO38
3 D10 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO21
4 D9 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO18
5 D8 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO17
6 D7 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO10
7 D6 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO9
8 D5 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO8
9 D4 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO7
10 D3 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO6
11 D2 通用输入输出引脚 0V/3.3V esp-idf 中 GPIO5
12 GND 电源地 0V
13 RST 复位引脚 0V/3.3V
14 D0 通用输入输出引脚，RXD 0V/3.3V esp-idf 中 GPIO44
15 D1 通用输入输出引脚，TXD 0V/3.3V esp-idf 中 GPIO43

电源特性

可以从以下供电方式中任选其一给 WT9932S3-NANO 系列开发板供电：

  • 通过 VIN 电源输入口，采用杜邦线连接对应电压；
  • 找到 VBUS 电源输入口，采用杜邦线连接对应电压；
  • 通过 TypeC 接口外接供电；
