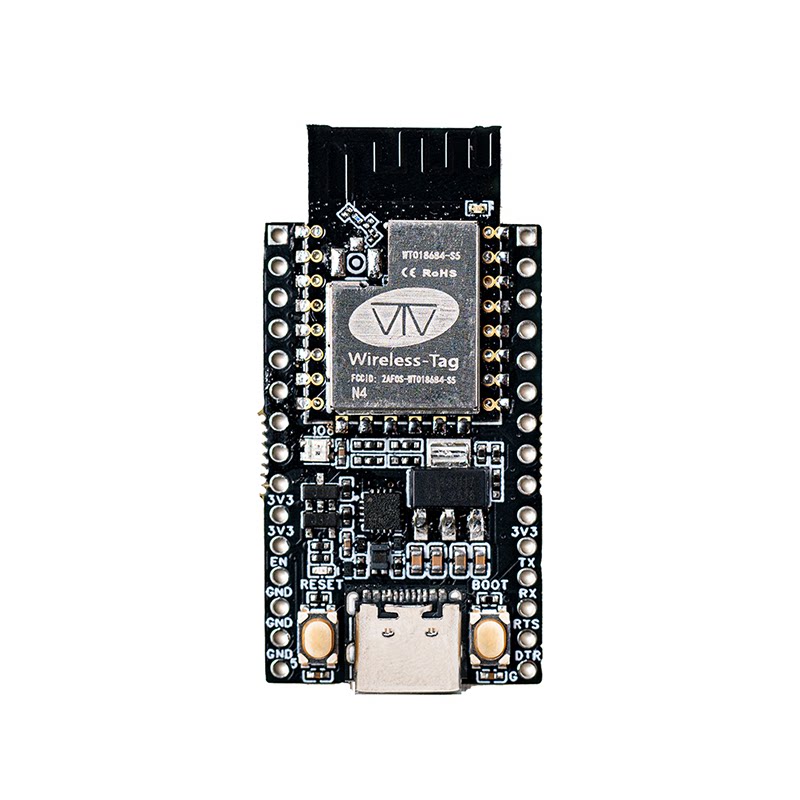

WT9932C2-TINY 功能介绍

⚠注意：本开发板模组采用26MHz，在编译esp-idf的时候需要在menuconfig中对应修改。
查看log的时候，波特率要设置成74880

一、简介

启明云端 TINY 开源开发板系列中的 WT9932C2-TINY，是一款基于乐鑫 ESP32-C2 的超轻量级 Wi-Fi + BLE 开发板，面向入门级 IoT、低功耗无线通信和小尺寸智能设备等场景。ESP32-C2 是乐鑫推出的高性价比、低功耗 MCU，采用单核 32-bit RISC-V处理器，主频最高可达 120MHz，集成 2.4GHz Wi-Fi 与 Bluetooth LE 双模无线连接，并提供 UART、SPI、I²C、PWM、ADC 等常用外设接口，满足绝大多数轻量化嵌入式应用。

芯片内置高效的低功耗架构，支持 Modem-sleep、Light-sleep 等节能模式，同时集成安全启动、闪存加密等安全机制，适用于智能家居、小家电控制、传感器网络、可穿戴设备等对功耗、尺寸与成本敏感的产品。WT9932C2-TINY 作为一款面向开源生态的迷你开发板，设计目标是帮助开发者快速上手 ESP32-C2，提供一块成本友好、接口完善、学习门槛极低的无线开发平台，让 Wi-Fi/BLE 连接功能在各种项目中都能轻松实现。

1.1 🔧 核心硬件配置

• 主控芯片：ESP32-C2（RISC-V，最高 120 MHz）
• 模组：WT08684-S5（内含 ESP32-C2 主控）
• 无线能力：2.4GHz Wi-Fi + Bluetooth LE 双模
• USB 转串口：板载 CH343P
• 按键：RESET、BOOT（支持进入下载模式）
• LED：1 × WS2812 RGB 全彩灯（IO6）
• 电源：LDO 稳压，最大 1A 输出
• 接口：双排 15P ×2（共 30Pin），全部 GPIO 引出
• 封装接口：USB-C、2.54mm 排针，可插面包板
• 出厂固件：MicroPython（开机可直接 REPL）

1.2 🛠️ 设计特点

• 小巧尺寸设计（PCB大小：23 × 38mm）：功能高度集成，适合空间受限场景。
• 功能完善的一体化开发体验：板载 USB 转串口，免驱调试（部分系统需安装 CH343 驱动），RGB 灯、按键、电源指示灯一应俱全，所有引脚全部引出，直接插入面包板即可快速原型验证。
• 可作为 USB 转串口工具使用：EN 与 GND 引脚短接 → 直接变身为 USB-TTL 工具，一板多用。
• 稳定的供电系统：LDO 最大输出 1A，可为外设稳定供电。
• 开箱即用的脚本环境：出厂自带 MicroPython，无需烧录即可直接编写 Python。

1.3 📡 主要应用场景

1. 小型智能家居设备： 模组支持 AT 命令，也可以二次开发。适合在物联网智能家具场景中作为 wifi 或 蓝牙 模块来配合主控完成各种场景的通讯。是一款性价比很高的开发板。
2. 创新开发与教育：丰富的接口（I2C/SPI/UART）便于连接外设，适合高校IoT实验室开发原型。
3. 作为 USB-串口调试器使用：调试其它 MCU 或模组。

1.4 ⚙️ 开发优势

• 即插即用：USB-C 一线连接即可调试
• 自带 MicroPython，零门槛开发
• 官方 ESP-IDF 全面支持 ESP32-C2
• 所有 GPIO 全部引出，可搭配传感器与各种外设
• 支持 Wi-Fi + BLE 双模无线通信，轻松接入 IoT 应用
• 可作为 USB-TTL 调试器，提升开发工具复用性
• RGB 灯用于状态调试，可视化明显、适合教学与示例演示
• 小尺寸、低成本，适合量产级项目快速验证

二、引脚描述

2.1 左边引脚

2.1 右边引脚

三、电源特性

可以从以下供电方式中任选其一给 WT9932C2-TINY 系列开发板供电：

• 通过 USB Type-C 接口外接供电；
• 找到 VCC 电源输入口，采用杜邦线连接对应电压；
• 找到 5V 电源输入口，采用杜邦线连接对应电压；
