lvgl9无法在idf的menuconfig中配置“Swap the 2 bytes of RGB565 color.”选项，需要怎么实现？

lvgl9在代码中使能该功能，.swap bytes =true。

lvgl9中的如何加入第三方的gif解码库功能？

在 menuconfig（Component config → LVGL configuration → 3rd Party Libraries）使能GIF decoder library

lvgl中如何设置使用malloc函数代替lvgl自带的内存分配呢，需要怎么实现？

menuconfig配置中选择use custom malloc。

menuconfig_use_custom_malloc

ESP32-S3 驱动 i8080 接口屏幕时，编译报错 “format buffer too small” 该如何解决？

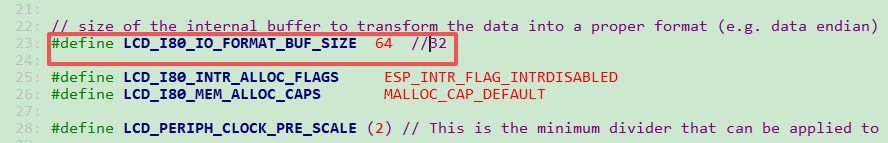

这个报错说明 LCD 命令参数缓冲区太小，需要增大 LCD_I80_IO_FORMAT_BUF_SIZE。

可在 esp-idf/components/esp_lcd/priv_include/esp_lcd_common.h 中，将默认的 LCD_I80_IO_FORMAT_BUF_SIZE 从 32 调整为 64 或更大，具体数值取决于实际 LCD 命令长度。

lcd_I80_IO_format_buf_size

ESP32-S3 使用 lv_adapter、freetype 组件时编译报错，该如何解决？

该报错通常是因为当前 lv_adapter 基于 LVGL v8，而工程依赖版本不匹配导致的。

lv_adapter,freetype

解决方法是在 .yml 文件中将依赖的 lvgl 组件版本切换为 LVGL v9。

yml_config

在 Wi-Fi/MQTT 回调或传感器任务中更新 LVGL 界面，出现随机崩溃或花屏，原因是什么？如何解决？

LVGL 核心采用单线程设计，内部对象树、样式缓存和渲染缓冲区不支持并发访问。如果在 Wi-Fi、MQTT 回调或独立传感器任务中直接操作 LVGL 对象，容易产生数据竞争，表现为随机崩溃、花屏或 UI 状态异常。

建议使用 esp_lvgl_port 组件提供的互斥锁保护 UI 操作，确保 LVGL 更新在安全上下文中执行。

#include "esp_lvgl_port.h"
#include "lvgl.h"

void mqtt_data_callback(void *handler_args, esp_event_base_t base, int32_t event_id, void *event_data) {
    esp_mqtt_event_handle_t event = event_data;

    if (lvgl_port_lock(0)) {
        lv_label_set_text(ui_label_status, "Connected");
        lv_slider_set_value(ui_slider_temp, 25, LV_ANIM_ON);
        lvgl_port_unlock();
    } else {
        ESP_LOGW("UI", "Failed to lock LVGL, update skipped");
    }
}

关键点是：所有 LVGL 对象操作都需要进入受保护区，并且完成后必须调用 lvgl_port_unlock() 释放锁。

项目 UI 资源（图片、字体、图标）较多，通过 LVGL 转换工具生成 .c 数组后固件体积过大，如何利用 ESP32-S3 大容量 Flash 实现资源的动态加载？

LVGL 默认将图片、字体等资源编译到固件的 .rodata 段。资源较多时，固件体积会明显增大，甚至超过应用分区容量。

可以将 UI 资源独立放到 Flash 数据分区，并通过文件系统接口动态加载：

在 partitions.csv 中新增独立的 ui_assets 数据分区。
使用 ESP-IDF 的 esp_littlefs 组件挂载该分区。
开启 LVGL 的 LV_USE_FS_POSIX，让 LVGL 文件系统接口对接 ESP-IDF VFS。
使用 LVGL 官方转换工具将图片、字体等资源生成 .bin 原始格式文件。
将资源文件烧录到对应分区，运行时通过文件路径加载。

这种方式可以显著降低应用固件本体大小，也便于后续单独更新 UI 资源。

ESP32-P4 搭配 EK79007 屏幕时，如何实现显示旋转？

可以在 LVGL 初始化阶段配置显示旋转参数。根据项目使用的 BSP 和显示驱动，可通过 bsp_display_cfg_t 中的 sw_rotate 配置决定是否启用软件旋转。

参考代码：

bsp_display_cfg_t cfg = {
    .lvgl_port_cfg = ESP_LVGL_PORT_INIT_CONFIG(),
    .buffer_size = BSP_LCD_DRAW_BUFF_SIZE,
    .double_buffer = BSP_LCD_DRAW_BUFF_DOUBLE,
    .flags = {
        .buff_dma = false,
        .buff_spiram = true,
#if 1
        .sw_rotate = false,
#else
        .sw_rotate = true,
#endif
    }
};

如果使用软件旋转，需要同时确认 LVGL、BSP 显示接口和屏幕方向配置一致，否则可能出现方向不一致或刷新异常。

如何在 LVGL 项目中启用 Lottie 解码器功能？

在 LVGL 项目中使用 Lottie 动画时，需要同时添加组件依赖并在 menuconfig 中启用 Lottie 功能。

在工程 main 目录下的 .yml 文件中添加 esp_lv_lottie_player 依赖：

esp_lv_lottie_player:
  version: "*"
  override_path: "../../../../../../components/display/tools/esp_lv_lottie_player"
  public: true

在 menuconfig 中进入 Component config -> LVGL configuration -> 3rd Party Libraries，使能 Lottie library 选项。

完成上述配置后，工程才具备 Lottie 解码能力。

LVGL 9 中如何在构建阶段将图片转换为 C 数组？

esp_lvgl_port 提供 lvgl_port_create_c_image，可在构建阶段自动生成适配当前 LVGL 版本的 C 数组图像。

在组件的 CMakeLists.txt 末尾为每张图片添加转换配置：

lvgl_port_create_c_image("images/logo.png" "images/" "ARGB8888" "NONE")
lvgl_port_create_c_image("images/image.png" "images/" "ARGB8888" "NONE")

然后将生成的图片加入组件构建：

lvgl_port_add_images(${COMPONENT_LIB} "images/")

重新配置并构建工程后，图片会按照指定的颜色格式和压缩方式转换，并链接到应用程序中。
